• Country
• Germany

• Manufacturer / Brand
• Emud, Ernst Mästling; Ulm

• Year
• 1949/1950

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 112925

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• AF7 AL4 AZ1

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands

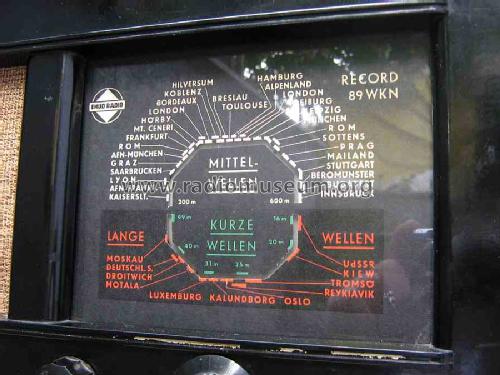

• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 127; 150; 220; 240 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 17 cm = 6.7 inch

• Material
• Bakelite case

• from Radiomuseum.org

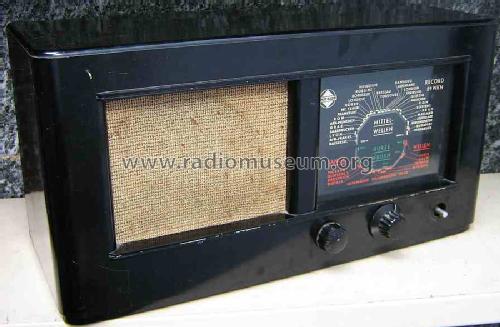

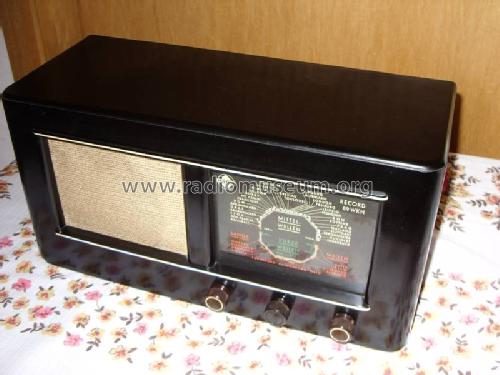

• Model: Record 89NWK [3 Röhren] - Emud, Ernst Mästling; Ulm

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 450 x 230 x 185 mm / 17.7 x 9.1 x 7.3 inch

• Notes

• Das Chassis wurde für ein Record 89-WK gefertigt und wurde nach dem Krieg in NWK umgestanzt, denn hinter WK war kein Platz für ein N. Der Schaltplan vom Record 89-WKN A-Röhren passt zu diesem Modell.
  Das Vorkriegsmodell Modell Record 89-WK hatte nur 2 Röhren.
  Das Vorkriegsmodell Modell Record 89-WKE hatte die gleichen 3 A-Röhren wie dieses Nachkriegsgerät.
  Das Nachkriegsgerät Record 89-WKN E-Röhren sieht gleich aus, ist aber mit E-Röhren bestückt.
  Die Modelle Record 89-GWK und Record 89-GWKN sind mit U-Röhren bestückt.






• Net weight (2.2 lb = 1 kg)
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
