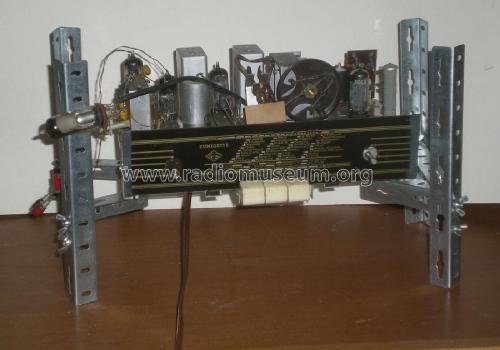

Eumigette 382U (ab 551.956 - 607.960)

Eumigette 382U ; Eumig, Elektrizitäts (ID = 551082) Radio

Eumigette 382U ; Eumig, Elektrizitäts (ID = 551090) Radio

Eumigette 382U ; Eumig, Elektrizitäts (ID = 551356) Radio

Eumigette 382U ; Eumig, Elektrizitäts (ID = 551089) Radio
Eumigette 382U ; Eumig, Elektrizitäts (ID = 2537557) Radio Eumigette 382U ; Eumig, Elektrizitäts (ID = 887723) Radio
Eumigette 382U ; Eumig, Elektrizitäts (ID = 617777) Radio Eumigette 382U ; Eumig, Elektrizitäts (ID = 887724) Radio
Eumigette 382U ; Eumig, Elektrizitäts (ID = 617776) Radio Eumigette 382U ; Eumig, Elektrizitäts (ID = 1069459) Radio

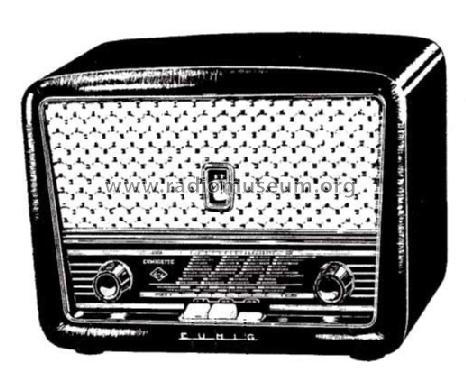

Eumigette 382U ; Eumig, Elektrizitäts (ID = 554569) Radio Eumigette 382U ; Eumig, Elektrizitäts (ID = 554568) Radio

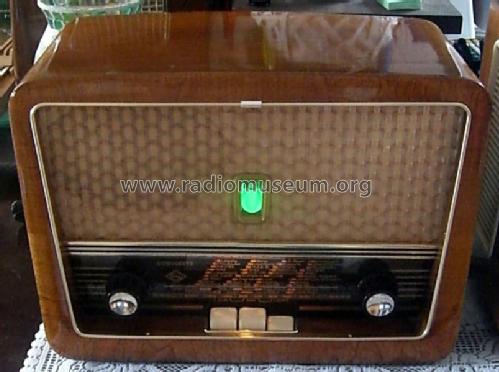

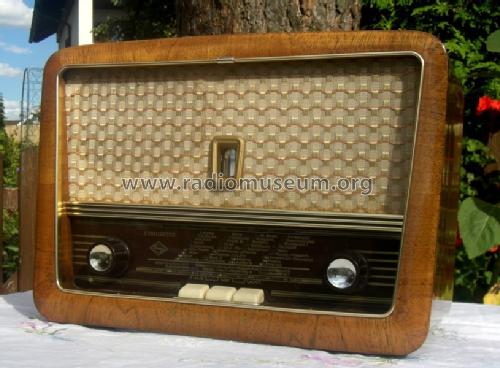

Eumigette 382U ; Eumig, Elektrizitäts (ID = 1677629) Radio Eumigette 382U ; Eumig, Elektrizitäts (ID = 1677630) Radio
Use red slider bar for more.

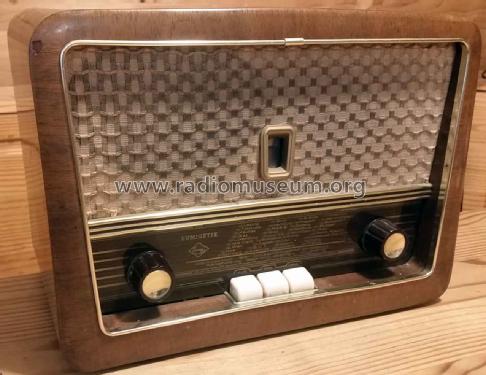

Eumigette 382U ; Eumig, Elektrizitäts (ID = 2537557) Radio
Eumig, Elektrizitäts: Eumigette 382U [Radio] ID = 2537557 1280x986
Select picture or schematic to display from thumbnails on the right and click for download.
For model Eumigette 382U (ab 551.956 - 607.960), Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien

Country:  Austria
Manufacturer / Brand:  Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Year: 1956 ? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UCC85 UCH81 UF89 UABC80 UM80 or UM81 UL84 UY85
Main principle Superheterodyne (common); ZF/IF 460/10400 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage AC/DC-set / 110; 130; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Radiomuseum.org Model: Eumigette 382U - Eumig, Elektrizitäts und
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 347 x 249 x 186 mm / 13.7 x 9.8 x 7.3 inch
Net weight (2.2 lb = 1 kg) 4.6 kg / 10 lb 2.1 oz (10.132 lb)
Mentioned in RADIOBOTE, Österr. (Heft 46/2013, S.12 ff, Gerätebeschreibung)

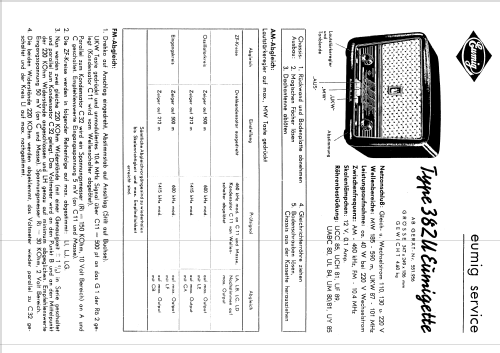

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Eumig, Elektrizitäts und Metallwaren-Industrie-Gesellschaft mbH; Wien
Here you find 252 models, 218 with images and 172 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Eumig, Elektrizitäts: Eumigette 382U
Threads: 2 | Posts: 9
Hits: 1339     Replies: 4
eumig: 382U (ab 551.956 - 607.960); Eumigette
Ralf Roßberg
20.Sep.15
  1

Hallo Freunde

Ich habe solch ein Modell erworben. Mich verwundert nur, dass im Schaltbild 2 UABC 80 eingetragen sind, im Gerät jedoch nur eine. Leider läuft mein Gerät nicht. Ich habe versucht, die Anodenspannungen an der UM84, an der UABC80 sowie an der UF89 zu messen, bekomme aber verwirrende werte, die nicht mit denen von den Datenblättern übereinstimmen. Wenn ich an der UL84 und auch an der UABC 80 mit einem Schraubenzieher an die Kontakte gehe, bekomme ich auch ein Brummen im Lautsprecher. Verwundert bin ich, dass zwar die UM 80 ihren Heizstrom bekommt, sie selber aber nicht grün leuchtet.Es ist eine nagelneue, die ich auf Funke W18 geprüft habe.

Arpad Roth † 27.3.17
20.Sep.15
  2

Hallo Herr Roßberg,

das ist nur eine Röhre - wenn Sie den Plan Vergrößern, dann sehen Sie dasdie Röhre im AB System rechts und das C System links durchbrochen ist.
Siehe auch die UCC85.

Ralf Roßberg
20.Sep.15
  3

ich sollte mir eine neue brille zulegen - smile. Das habe ich total übersehen. Können Sie mir vielleicht weiterhelfen wegen der probleme, die ich mit dem Gerät habe?

Arpad Roth † 27.3.17
21.Sep.15
  4

Hallo Herr Roßberg,

Sie beschreiben hier ein anderes Modell, denn dieser Eumig 382U hat keine UM84 verbaut.
Sie haben aber Recht mit der Brille :-)
Ist die UM80/81 eine westeuropäische oder eine russische Nachbau-Röhre? Diese hat eine andere Beschaltung.
Geräte mit U-Rühren sollten grundsätzlich mit einem Trenntrsfo betrieben werden; das Chassis für unter Umständen Netzspannung.

Ralf Roßberg
21.Sep.15
  5

Das war jetzt nur ein Tippfehler. Natürlich ist es eine UM80.


Hits: 1785     Replies: 3
eumig: 382U(Nr.:>607.961); Eumigette
Manfred Hanzl
12.Jan.09
  1

Hallo Fachleute

Vor kurzem habe ich einen Eumig Eumigette 382U mit der Seriennummer 592611 bekommen. Welchen Schaltplan kann ich bei diesem Gerät anwenden ??

Danke für eure Bemühungen



mfg

HM

Wolfgang Bauer
13.Jan.09
  2

Sg. Herr Hanzl,

da es die Schaltpläne bis Nr.: 551.955 und ab Nr.: 607.961 gibt, muß es natürlich auch Geräte mit den Nummern 551.956 bis 607.961 geben.
Bis jetzt war aber noch kein Gerät dieser Serie aufgetaucht. Da Sie jetzt so ein Gerät besitzen, habe ich das Modell im RM.org angelegt.
Nach Freischaltung können Sie vom Modell aus eine Schaltplansuche starten und Bilder Ihres Gerätes zum neuen Modell laden.
Prinzipiell sind keine großen Änderungen der Schaltung zu bemerken. Es gibt unterschiedliche Beschaltung des Tonblendenschalters und kleine Änderungen im Netzteil (Siebdrosseln).
Änderung von Details im UKW-Tuner. Änderung des 1.FM-ZF-Filters.

MfG. WB.

Manfred Hanzl
13.Jan.09
  3

Hallo

Danke Herr Bauer für die sehr Interessanten  Antworten.

Werde natürlich Fotos machen und dann einstellen !!!

Vielen Dank

HM

Wolfgang Bauer
15.Jan.09
  4

Danke an Herrn Sacherer, der die passende Servicedokumentation zum Gerät geladen hat.

MfG. WB.


Eumig, Elektrizitäts: Eumigette 382U
