• Year
  • 1945/1946
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 16471

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 2 AF stage(s)
  • Tuned circuits
  • 1 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • AC/DC-set / 115/220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Wooden case
  • from Radiomuseum.org

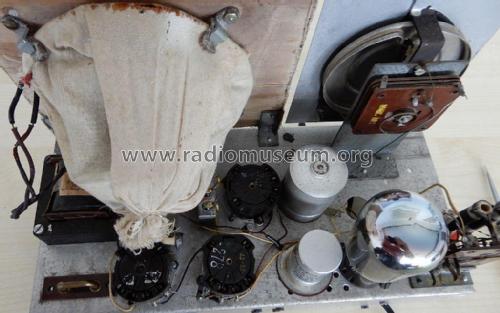

  • Model: Marloffstein 2 - Siemens & Halske, -Schuckert
  • Notes
  • Dieses Gerät wurde auf der Burg Marloffstein bei Erlangen entwickelt und in Heidenheim (Firmengebäude der Wolldeckenfabrik "Zoeppritz") hergestellt.
    (Laut Artikel in "Funkgeschichte" Nr. 88/1993.)

  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Lange + Schenk Heft 29 von 1947

 Collections | Museums | Literature

Collections

The model Marloffstein is part of the collections of the following members.

 Forum

Forum contributions about this model: Siemens & Halske, -: Marloffstein 2

Threads: 1 | Posts: 1

Netzteil Marloffstein2

Im Schaltplan wird angegeben Bauserie II statt mit 2x RV12P2000 mit RGN354. Dies stimmt

soweit die Röhren betroffen sind, jedoch nicht für die Schaltung des Netzteils. Die  Schaltung

entspricht dem Marloffstein3 ohne die beiden (HF)Spulen.



Hermann Rottmann, 22.Oct.21
