HiFi-Tuner 506; Fernseh-Radio Berlin (ID = 1104865) Radio

Fernseh-Radio Berlin: HiFi-Tuner 506 [Radio] ID = 1104865 933x418

Select picture or schematic to display from thumbnails on the right and click for download.

For model HiFi-Tuner 506, Fernseh-Radio Berlin (FERA), PGH; (Ostd)

Country:

Germany

Manufacturer / Brand:

Fernseh-Radio Berlin (FERA), PGH; (Ostd)

Year: 1977

Category: Broadcast Receiver - or past WW2 Tuner

Semiconductors (the count is only for transistors)

16:

Main principle	to an article Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits	7 AM circuit(s) 16 FM circuit(s)
Wave bands	Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage	Alternating Current supply (AC) / 220 Volt
Loudspeaker	- For headphones or amp.
Power out
from Radiomuseum.org	Model: HiFi-Tuner 506 - Fernseh-Radio Berlin FERA, PGH
Material	Wooden case
Shape	Book-shelf unit.
Dimensions (WHD)	430 x 100 x 255 mm / 16.9 x 3.9 x 10 inch
Notes	Komponente zum Stereo HiFi50; Quadro-Eeffekt; UKW-AFC schaltbar, Decoder SD 2.1 mit automatischem Umschalter Stereo/Mono. Chassis entspricht dem REMA Tuner Motiv 830 HiFi.
Net weight (2.2 lb = 1 kg)	3.7 kg / 8 lb 2.4 oz (8.15 lb)
Price in first year of sale	680.00 Mark
Mentioned in	Funkverlag Hein, Service-DVD

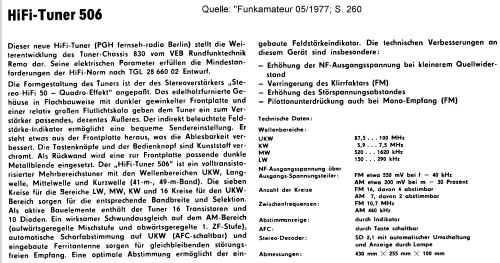

Literature/Schematics (1)	Funkamateur Heft 05/1977, S.260

Model page created by Wolfgang Lill. See "Data change" for further contributors.

All listed radios etc. from Fernseh-Radio Berlin (FERA), PGH; (Ostd)
Here you find 25 models, 24 with images and 13 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.

Collection of Wolfgang Eckardt (D)

Collection of Egon Strampe (D)

Collection of Winfried Windorf (D)

Collection of Danko Tkalec (HR)

Forum contributions about this model

Fernseh-Radio Berlin: HiFi-Tuner 506

Threads: 2 | Posts: 7

Hits: 2418 Replies: 5 An die Bildadmins
Egon Strampe 08.Jan.12	1 An die Bildadmins Dieses Typenschild klebt tatsächlich am HI FI Tuner 506. Attachments An die Bildadmins (56 KB)
Wolfgang Eckardt 08.Jan.12	2 Rema Motiv 830 HiFi = FeRa Hifi-Tuner 506 Hallo Herr Strampe, ich kann Ihren Hinweis nicht einordnen. Wenn dieses Typschild am Chassis eines Gerätes FERA HiFi-Tuner 506 klebt, ist doch alles in Ordnung, denn beide Geräte verwenden ja das gleiche REMA-Chassis. Klebt das Schild an einer Stelle des Gehäuses oder der Rückwand, dann ist es zwar merkwürdig, hat aber mit Sicherheit eine einfache (menschliche?) Ursache und hat doch keinerlei Bedeutung für den Betreiber des Gerätes. Verwechslungen, Austausch, Reparaturen in einer Werkstatt (durch einen Sammler oder "Bastler"?), selbst die Auslieferung direkt von der Fertigungsstraße erscheinen denkbar, wenn man bedenkt, mit welchen "Improvisationsleistungen" Geräte damals oft an den Handel ausgeliefert wurden, nur um "den Plan zu erfüllen" für ein bestimmtes auszulieferndes Gerät. Wolfgang Eckardt
Egon Strampe 09.Jan.12	3 Typenschild Hallo Herr Eckhardt Das Typenschild (am Chassis) habe ich vor längerer Zeit zum Modell geladen. Es ist noch nicht eingestellt. Das war der Grund meines Schreibens. Egon Strampe
Wolfgang Bauer 09.Jan.12	4 Typenschild Sg. Herr Strampe, Sie haben am 06.Jan.2012 das Typenschild vom Motiv 830 HiFi zum Hifi-Tuner 506 ohne erklärenden Text geladen. Der Bildadmin hat daher das Bild zum Modell Motiv 830 HiFi verschoben, wo es auch zu sehen ist. Das ist ein ganz normaler Vorgang, wenn ein Bild beim vermeintlich falschen Modell hochgeladen wird. Es kommt sehr oft vor, daß Bilder zum falschen Modell geladen werden und der aufmerksame Bildadmin das korrigiert. MfG. Wolfgang Bauer
Wolfgang Scheida 09.Jan.12	5 Modell Verknüpfung Ideal wäre es diesen Beitrag zum Modell gekoppelt zu sehen damit der Zusammenhang nicht verloren geht.
Wolfgang Bauer 10.Jan.12	6 Typenschild Das Typenschild habe ich wieder zum HiFi-Tuner 506 verschoben und einen erklärenden Text dazugeschrieben. MfG. WB.

Hits: 1671 Replies: 0 fernseh-ra: 506; HiFi-Tuner
Egon Strampe 06.Jan.12	1 fernseh-ra: 506; HiFi-Tuner Indikator steht ständig auf Vollausschlag: C 252 Schluß.
