• Country
• Germany

• Manufacturer / Brand
• Funkwerk Halle (FWH), VEB; Halle

• Year
• 1954 ?

• Category
• Car Radio, perhaps also + sound player/recorder

• Radiomuseum.org ID
• 17524

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• EF13 ECH11 EBF11 ECL11 EZ11

• Main principle
• Superhet with RF-stage; ZF/IF 468 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 6/12 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 15 cm = 5.9 inch

• Power out
• 3 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org

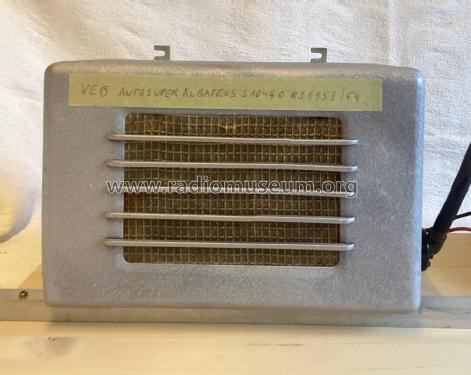

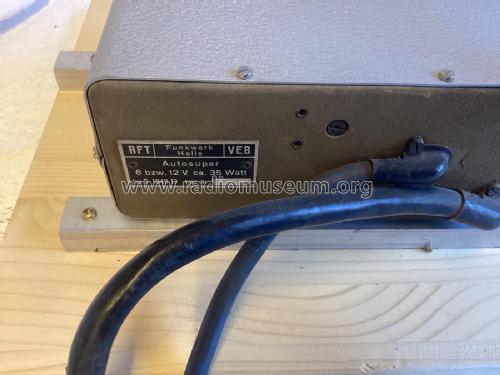

• Model: Albatros S1049D - Funkwerk Halle FWH, VEB; Halle

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 88 x 200 x 182 mm / 3.5 x 7.9 x 7.2 inch

• Notes
• 2-teiliger Autosuper mit 11er Röhrenbestückung. Im Bedienteil (HF-Teil) befindet sich die HF-Vorstufe sowie die Oszillator-und Mischstufe. Im größeren abgesetzten Einbauteil (226x294x144 mm³, 6 kg), das mit einem mehrpoligen ca. 1 m langen Kabel steckbar mit dem HF-Teil verbunden ist, befinden sich ZF-, NF- und Netzteil mit Zerhacker. Der Steckverbinder ist eine 11er Röhrensockelkombination. Die Betriebsspannung kann durch Umlöten von 6 auf 12 V umgeschaltet werden (Zerhackerwechsel erforderlich). Frequenzbereiche: MW 520-1620 kHz, KW 5,8-18 MHz. Mit der Wellenumschaltung wird mechanisch für die Kurzwelle ein Feinantrieb aktiviert.
  Entspricht elektrisch und mechanisch weitgehend dem Vorgänger-Modell S1049D.

• Net weight (2.2 lb = 1 kg)
• 8.5 kg / 18 lb 11.6 oz (18.722 lb)

• External source of data
• E. Erb 3-907007-36-0

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Historische Radios Band IV (175)
