For model Leistungsverstärker V125 (25 Watt) Typ 8321.7, Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)

Country:  Germany
Manufacturer / Brand:  Funkwerk Kölleda, VEB, RFT, - vorm. Neutrowerk, Neutro-Werk (Ostd.)
Year: 1964 ? Category: Audio Amplifier or -mixer
Valves / Tubes 5: ECC83 ECC85 or ECC82 EL36 EL36 EM84
Main principle Audio-Amplification
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220; 240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 25 W (unknown quality)
from Radiomuseum.org Model: Leistungsverstärker V125 Typ 8321.7 - Funkwerk Kölleda, VEB, RFT, -
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 520 x 134 x 320 mm / 20.5 x 5.3 x 12.6 inch
Notes

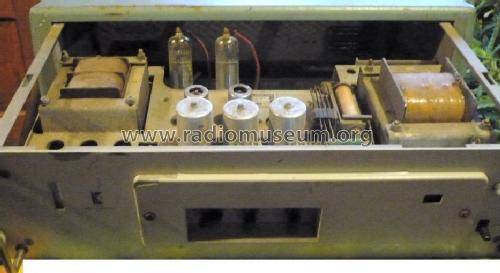

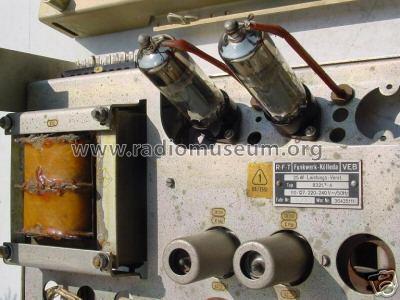

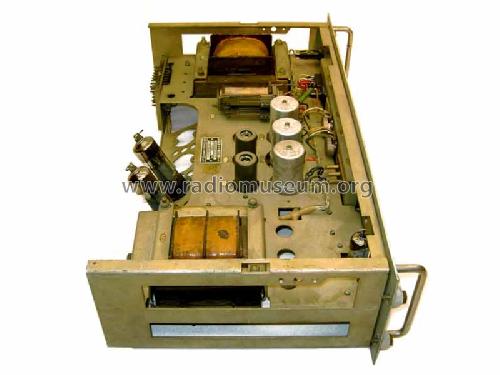

Der Verstärkereinschub (Chassis) V125, Typ 8321.7  hat einen Ausgang in 100-Volt-Technik und verfügt über zwei Eingänge: Eingang 1 ist für 1 V symmetrisch, Eingang 2 für 100 mV unsymmetrisch ausgelegt. Getrennte Höhen- und Tiefenregelung, Einsteller für Gitterspannung der Endröhren. Frequenzbereich 30 ... 20.000 Hz

Es sind 4 verschiedene Varianten bekannt:

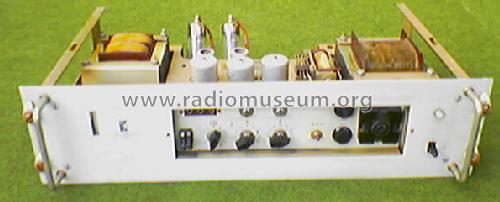

  1. 8321.7-1 für den Einbau in Gestelle der Normalfertigung, Anschluss über drei 16-pol. Messerleisten,
  2. 8321.7-2 für den Einbau in Schiffsanlagen (Gummidichtungen für Schwallwasserschutz), Anschluss über drei 20-pol. Messerleisten,

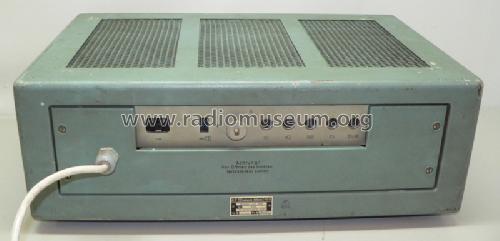

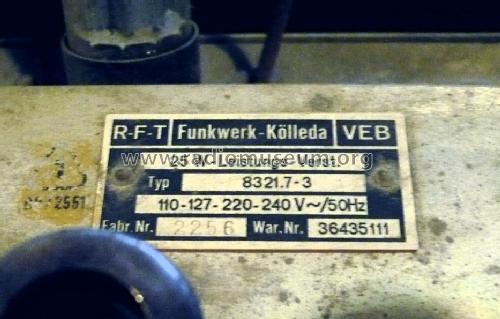

  3. 8321.7-3 für den Einbau in Einzelgehäuse, z.B. Typ 4052 mit 4-Tastenschalter vorn für die Eingangsquellen, Anschluss über drei 16-pol. Messerleisten, Frontplatte wie 7-1,

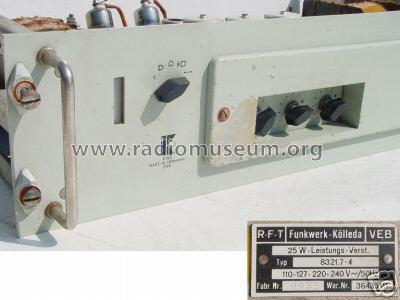

  4. 8321.7-4 für  den Einbau in Zentralgestelle wie 8721.3, Tischzentrale 8721.4, Kleinverstärkerzentrale KVA58. Anschluss über drei 16-pol. Messerleisten, Frontplatte wie 7-1.

Daten siehe Handbuch. In der Literatur gibt es unterschiedliche Schreibweisen für die Versionen mit gleicher Bedeutung, z.B. 8321.007-0001 oder 8321.7-1.

Net weight (2.2 lb = 1 kg) 14 kg / 30 lb 13.4 oz (30.837 lb)
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Mentioned in Radio und Fernsehen (DDR) (1964, Heft 8, S. 231)
Documents regarding this model
  Handbuch V150 Typ 8321.7-1..4, 3.Ausg.1965 3850 KB
