Météor AM/FM meuble

Gaillard; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1962 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 298665

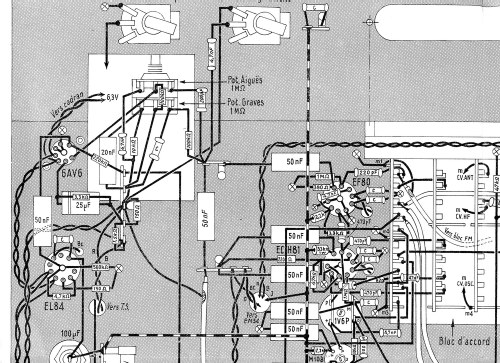

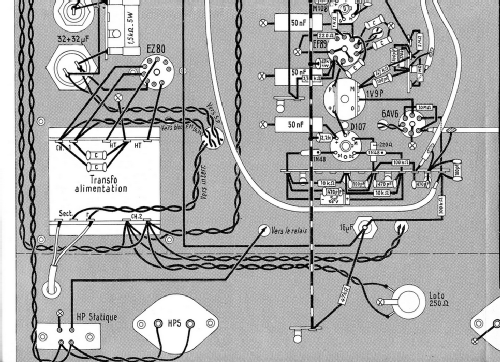

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 480/10800 kHz; 3 AF stage(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Details
  • Record Player (perh.Changer)
  • Power type and voltage
  • Alternating Current supply (AC)
  • Loudspeaker
  • 4 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Météor AM/FM [meuble] - Gaillard; Paris
  • Shape
  • Console, Lowboy (legs < 50 %).
  • Dimensions (WHD)
  • 1250 x 820 x 480 mm / 49.2 x 32.3 x 18.9 inch
  • Notes

  • Ce modèle qui est monté dans un meuble est prévu pour attaquer 4 hauts parleurs:

    3 sont du type dynamique à aimant permanent dont un elliptique de 16 x 24 cm pour les basses, 2 de diamètre 12 cm pour le registre médium et une cellule electrostatique commutable pour les fréquences aigües.

    Il est à noter que la sortie du convertisseur FM attaque un étage amplificateur apériodique équipé d'une EF80, utilisée en étage d'entrée HF pour l'AM. 2 diodes 1N48 sont utilisées dans le détecteur de rapport pour la FM.

    Récepteur en meuble avec tourne-disque.
