Deutscher Olympia-Koffer DOK37

Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 4541) Radio
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47069) Radio Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47071) Radio
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47067) Radio Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47068) Radio
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47070) Radio Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 1624) Radio
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 22357) Radio Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 22359) Radio
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 260290) Radio Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 260294) Radio
Use red slider bar for more.
Deutscher Olympia-Koffer DOK37; Gemeinschaftserzeugn (ID = 47069) Radio
Gemeinschaftserzeugn: Deutscher Olympia-Koffer DOK37 [Radio] ID = 47069 530x415
Select picture or schematic to display from thumbnails on the right and click for download.
For model Deutscher Olympia-Koffer DOK37, Gemeinschaftserzeugnisse Vorkrieg

Country:  Germany
Manufacturer / Brand:  Gemeinschaftserzeugnisse Vorkrieg
Year: 1937–1939 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: KF4 KC1_p8 KC1_p8 KL1_sidecontact
Main principle TRF with regeneration; 1 Special; 2 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 90/2 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Deutscher Olympia-Koffer DOK37 - Gemeinschaftserzeugnisse
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 360 x 270 x 155 mm / 14.2 x 10.6 x 6.1 inch
Notes eingebaute Rahmen-Antenne; [639497]
Net weight (2.2 lb = 1 kg) 4.4 kg / 9 lb 11.1 oz (9.692 lb)
Price in first year of sale 170.00 RM
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Handbuch WDRG 1937 / Radiokatalog Band 2, Ernst Erb

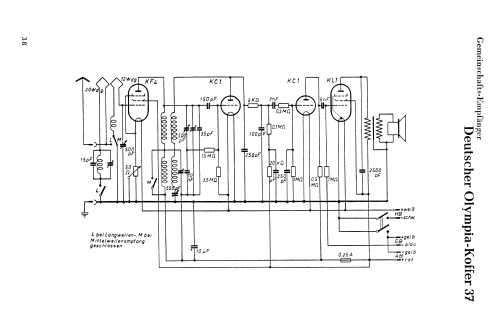

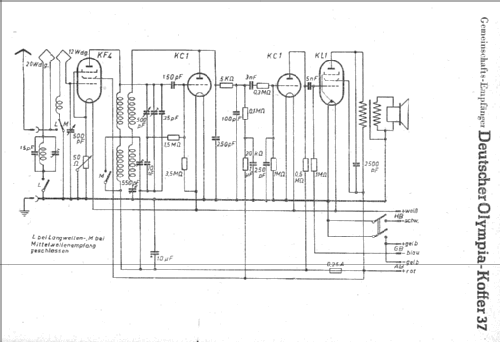

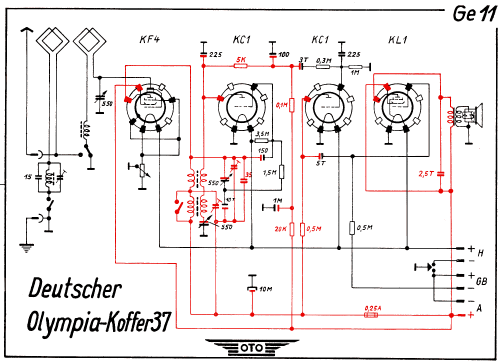

Circuit diagram reference Röhren in FS-Bestückungstabellen
Mentioned in Funkgeschichte der GFGF (9494")
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Gemeinschaftserzeugnisse Vorkrieg
Here you find 57 models, 45 with images and 37 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Gemeinschaftserzeugn: Deutscher Olympia-Koffer DOK37
Threads: 1 | Posts: 4
Hits: 2255     Replies: 3
gemeinsch: DOK37 ; Deutscher Olympia-Koffer
Jürgen Bauch
17.Nov.11
  1

Ich bin seit ein paar Tagen stolzer Besitzer eines DOK37.Bei der Bestandsaufnahme stellte ich die

Röhren KF4 KC1/P KC1/P KL1/P fest.

In allen Datenblättern sind aber nur die KF4 KC1 KC1 KL1 vermerkt.

Wurde damals kein Unterschied mit den Röhrensockeln gemacht ? Gibt es überhaupt DOK37 mit

KC1 KL1 und Europasockel ?



Jürgen Bauch

Wolfgang Bauer
18.Nov.11
  2

Die frühe Form der KC1 hat einen Stiftsockel.

Um Irrtümer in Zukunft zu vermeiden, sollte die KC1 den Zusatz Stiftsockel bekommen und die KC_P8 den Zusatz Topfsockel.
Dann ist eine Verwechslung nicht mehr möglich.
Der Olympiakoffer 37 wurde sicher nicht mit der alten Stiftsockelröhre aus dem Jahr 1934 bestückt.
Die KC1 mit dem Topfsockel wurde ja schon 1936 erzeugt.

MfG. WB.

Jürgen Bauch
19.Nov.11
  3

Danke Herr Bauer

Meiner Meinung nach müsste dann auch die Röhrenbestückung im DOK37 folgende sein

KF4 KC1_P8 KC1_P8 KL1_P8.



Mit freundlichen Grüßen



Jürgen Bauch

Wolfgang Bauer
22.Nov.11
  4

Bei der KC1 wurde nun die Bezeichnung auf KC1_4pin und KC1_p8 geändert.
Damit sollte in Zukunft eine eindeutige Zuordnung der beiden Ausführungen möglich sein.
Beim Modell DOK37 ist die Röhrenbezeichnung jetzt richtig.

MfG. WB.


Gemeinschaftserzeugn: Deutscher Olympia-Koffer DOK37
End of forum contributions about this model
