For model VL34, Gemeinschaftserzeugnisse Vorkrieg:

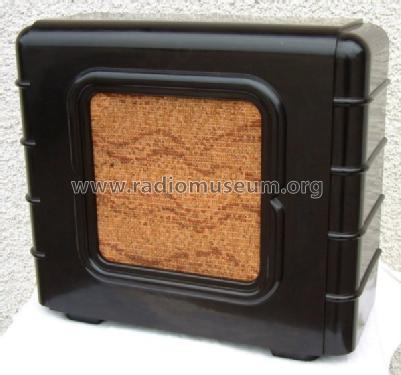

Strumpf VL34 Front

Country:  Germany
Manufacturer / Brand:  Gemeinschaftserzeugnisse Vorkrieg
Year: 1934–1940 Category: Loudspeaker, headphone or earphone
Wave bands - without
Details
Power type and voltage No Power needed
Loudspeaker Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).
Power out
from Radiomuseum.org Model: VL34 - Gemeinschaftserzeugnisse
Material Bakelite case
Dimensions (WHD) 365 x 325 x 145 mm / 14.4 x 12.8 x 5.7 inch
Notes

Volks-Lautsprecher 1250/1750/2000 Ohm.

Chassis wie im VE301, aber Spule mit Anzapfung und 3-adrige Anschlussschnur für Anpassung an verschiedene Endröhren (Pentoden, Trioden). Gegen Aufpreis ab 1935 auch in resedagrünem oder elfenbeinfarbigem Gehäuse erhältlich.

Net weight (2.2 lb = 1 kg) 2.2 kg / 4 lb 13.5 oz (4.846 lb)
Price in first year of sale 25.00 RM
External source of data E. Erb 3-907007-36-0
Source of data Katalog Radio-Zentrale Alex v. Prohaska 1935/1936 / Radiokatalog Band 2, Ernst Erb
Mentioned in HandB.d.d.Rundfunk-Handels 1936/37 (Preller, Neuheiten der Funkmesse 1934)
Literature/Schematics (1) Radio-Katalog, Mix & Genest Hansawerke, 1935


All listed radios etc. from Gemeinschaftserzeugnisse Vorkrieg
Here you find 58 models, 47 with images and 37 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Gemeinschaftserzeugn: VL34
Threads: 2 | Posts: 4
Hits: 2051     Replies: 2
gemeinsch: ISOPHON VL34 and VE301
Dave McClellan
01.Aug.13
  1

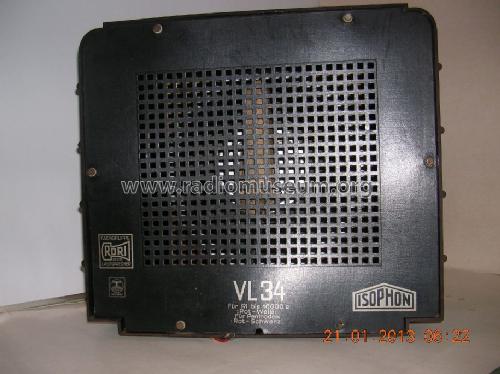

I own an ISOPHON VL34 speaker.  I noticed that the German text mentions VE301.  I also own a VE301 Dyn.  I was curious if the VL34 speaker was intended as a remote speaker for use with the VE301?  My VE301 Dyn of course has a built in speaker, and I see no connections for an external speaker.  My VL34 speaker is missing its cable and connectors also.  Just curious.  Thank you.

Hans M. Knoll
02.Aug.13
  2

Hello Dave.

The loudspeaker VL34 mentions itself standart  loudspeakers,  but not for the Volksempfaenger 301W and other ones.

The VL34 belongs to a row from standardized patterns of loudspeakers.
See here:   paper

In this way should low and homogeneous prices of the economic place „WIRUFA" the government  being dictated to the compartment trade and the manufacturers.
No source is known to me, by which is said the VL34 is for or also for the Volksempfanger.
Nevertheless show your source here.


best regards Hans M. Knoll

Dietmar Rudolph
02.Aug.13
  3

The "Volkslautsprecher" chassis is in its mechanical dimensions equivalent to the speaker in the VE301 "Volksempfänger". However, it has a different coil.

  • The VE301 speaker only has an 2000Ω coil
  • The VL34 speaker has taps for 2000Ω, 1750Ω, and 1250Ω

In the early 1930 years there were still various sets without built in speaker in the homes in Germany. So the VL34 was not only a possible choise for "bigger" sets with connections for a remote speaker, but also a good value alternative for those vintage sets without any internal speaker.

Regards,

Dietmar


Hits: 1721     Replies: 0
gemeinsch: VL34; Lautsprechergehäuse auch in Farbe ?
Alfons Lammers
22.Feb.13
  1

Hallo Radiofreunde

Im Katalog Ritscher (Chemnitz) von 1935/36 wird der VL 34 für 25 RM in üblicher Ausführung aber auch als "VL34 Volkslautsprecher im farbigen Gehäuse..z.B. blau, weiss, grün, elfenbein...für 26RM angeboten. Ist darüber etwas bekannt ? Hat Ritscher die lackieren lassen oder waren diese Lautsprecher serienmässig ab Hersteller farbig lieferbar ? Hat jemand Unterlagen ? Bei der Firma Feho wird im Prospekt von ca. 1939 der VL34 zum Aufpreis von 4.00 RM in elfenbein oder wassergrün angeboten.

Nette Grüsse, Alfons
