Micro Hi-Fi System XC12-D1

Gold Star Co., Ltd., Goldstar, LG Electronics; Seoul

Data
Forum
Pictures
Collections

  • Year
  • 2007 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 310324

 Technical Specifications

  • Number of Transistors
  • 19
  • Main principle
  • Superheterodyne (common)
  • Wave bands
  • Broadcast (BC) and FM or UHF.
  • Details
  • Other Combination - see Notes
  • Power type and voltage
  • Alternating Current supply (AC) / 50-60 Hz, 200-240 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 10 W (undistorted)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Micro Hi-Fi System XC12-D1 - Gold Star Co., Ltd., Goldstar,
  • Shape
  • Book-shelf unit.
  • Dimensions (WHD)
  • 146 x 238 x 251 mm / 5.7 x 9.4 x 9.9 inch
  • Notes

  • Micro system with Radio MW and FM stereo, with CD player and cassette Recorder/Player.
    The cassette can record from Radio and CD.
    Output frequency range of CD: 100-18,000 Hz, of cassette: 250-8,000 Hz.
    Output power 5+5 W. Frequency range 60-20,000 Hz.
    RDS on FM, 50 preset stations. Audio quality selectable from: Flat - Rock - Pop - Classic.
    eXtreme Dynamic Sound System (XDSS): Strengthen audio bass, treble and surround.
    Optimizer for files MP3 to get stronger bass frequencies from CD.
    Jack for headphones. Remote control  for all functions. FM stereo can be disabled.

    Made in China.

  • Net weight (2.2 lb = 1 kg)
  • 2.3 kg / 5 lb 1.1 oz (5.066 lb)
  • Author
  • Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Micro Hi-Fi System is part of the collections of the following members.

 Forum

Forum contributions about this model: Gold Star Co., Ltd.,: Micro Hi-Fi System XC12-D1

Threads: 1 | Posts: 1

Ausgangspunkt:

Plötzlich kam aus dem Gerät in der Einstellung "Tuner" auf einem Kanal kein Tonsignal mehr heraus.  Man hörte nur beim Ändern der Lautstärke ein Knacken, das den Schaltpunkten des Lautstärkeeinstellers (Dreh-Encoder) folgte und ebenfalls lauter oder leiser wurde.

Reparatur:

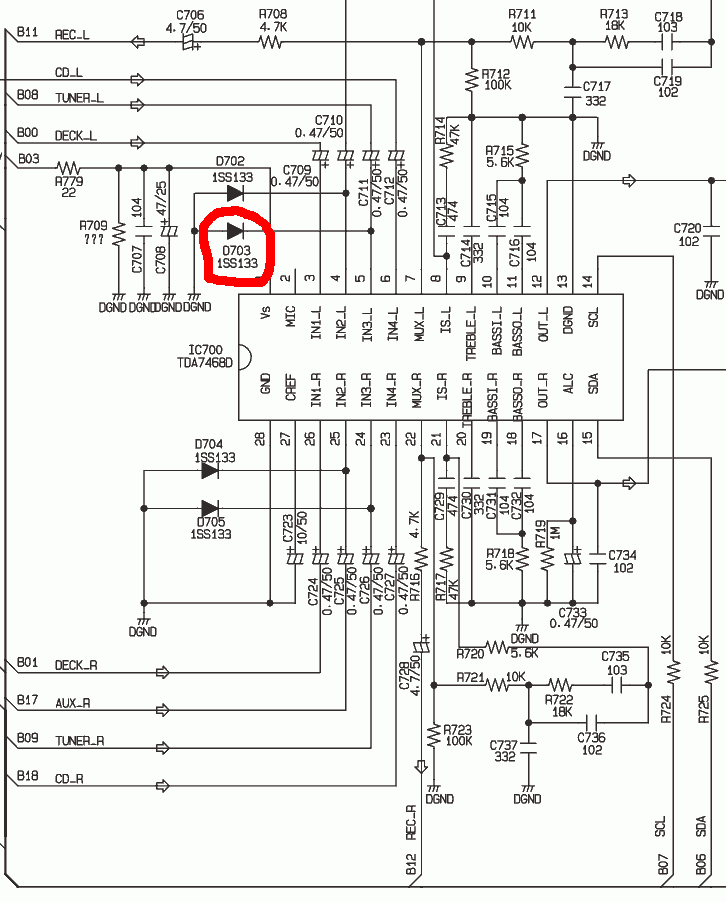

Im Signalweg vom Tuner zum "Audio Tone Processor" (TDA7468D) liegen Schutzdioden vom Typ "1SS113". An den Eingängen des TDA7468D liegt im Normalfall eine Gleichspannung von ca. 4,7 V, im Fehlerfall waren es nur 0,5 V. Eine defekte Schutzdiode zog die Spannung am Eingang herunter und sorgte für diese Fehlfunktion. (Siehe Schaltplanauszug) Nach dem Austausch funktionierte der Kanal wieder.

Dieser Fehler kann auf beiden Kanälen der Signalquellen "Tuner" und "AUX" auftreten.



Attachments

Erik Schanze, 24.Apr.22
