• País
• Alemania

• Fabricante / Marca
• Görler, J. K.; Berlin (Meuselwitz, Mannheim, Brühl)

• Año
• 1962 ?

• Categoría
• Módulo de radio posterior a 1925 (ni parte ni manipulador)

• Radiomuseum.org ID
• 257240

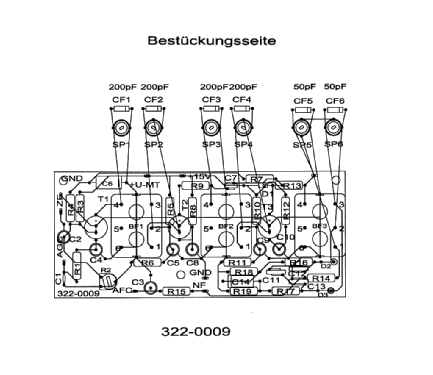

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 3

• Semiconductores
• AF114 AF114 AF114

• Principio principal
• Amplificador de RF (solamente); ZF/IF 10700 kHz

• Número de circuitos sintonía
• 6 Circuíto(s) FM

• Gama de ondas
• Bandas de recepción puestas en notas.

• Tensión de funcionamiento
• Alimentado desde otro equipo o aparato principal. / 10 Volt

• Altavoz
• - Este modelo usa amplificador externo de B.F.

• Material

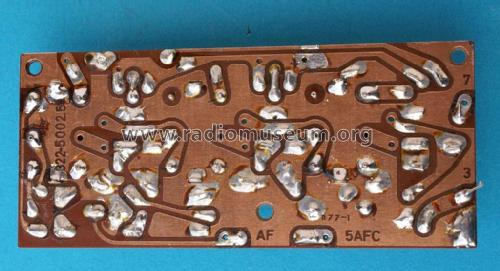

• Printed Circuit Board

• de Radiomuseum.org
• Modelo: ZF-Verstärker 322-0009 - Görler, J. K.; Berlin

• Forma
• Chasis (tambien de autoradio)

• Ancho, altura, profundidad
• 115 x 60 x 24 mm / 4.5 x 2.4 x 0.9 inch

• Anotaciones

• ZF-Verstärker 3-stufig 10,7 MHz, mit diffusionslegierten Transistoren, Ratiodetektor.

  Bandbreite:  300 kHz.

• Mencionado en
• -- Original-techn. papers.

• Autor
• Modelo creado por Manfred Rauschen. Ver en "Modificar Ficha" los participantes posteriores.
