- Pays
- Allemagne
- Fabricant / Marque
- Gossen, P., & Co. KG (PGCD); Erlangen, Nürnberg
- Année
- 1950 ??
- Catégorie
- Appareils de mesure et de dépannage (matériel de labo)
- Radiomuseum.org ID
- 80228
D_Gossen_Triohm_vorne
D_Gossen_Triohm_Tasche_geschlossen
D_Gossen_Triohm_Tasche_offen
Quelle Funkschau 1950 Heft 16 Seite VII
Gossen TriOhm in Original-Tasche
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- Gammes d'ondes
- - sans
- Tension / type courant
- Piles sèches / 1,5 Volt
- Haut-parleur
- - - Pas de sortie basse fréquence
- Matière
- Boitier en bakélite
- De Radiomuseum.org
- Modèle: Triohm - Gossen, P., & Co. KG PGCD;
- Dimensions (LHP)
- 70 x 100 x 30 mm / 2.8 x 3.9 x 1.2 inch
- Remarques
-
Ohm-Meter, drei Messbereiche: 0... 5 kΩ×1 /×10 /×100; Lederetui.
Die Skalenmitte liegt übrigens bei 75 und entspricht dem Innenwiderstand im jeweiligen Bereich.
Die Justage für "Nulljustierung" erfolgt durch einen mechanischen, von außen verstellbaren Nebenschluss des Messwerksmagneten. Dadurch verändert sich die Empfindlichkeit, ohne dass der Innenwiderstand verstellt wird.
- Poids net
- 0.2 kg / 0 lb 7 oz (0.441 lb)
- Prix de mise sur le marché
- 34.00 DM
- Source
- Radiokatalog Band 2, Ernst Erb
- Auteur
- Modèle crée par Trev Levick. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 102 modèles d'appareils, 96 avec des images et 34 avec des schémas.
Tous les appareils de Gossen, P., & Co. KG (PGCD); Erlangen, Nürnberg
Collections
Le modèle Triohm fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Gossen, P., & Co. KG: Triohm
Discussions: 1 | Publications: 2
Die für dieses Messgerät vorgesehene Batteriezelle R10 (21mm Durchmesser x36mm) ist kaum zu bekommen. Eine Lösung besteht darin, eine Duplexbatterie 2R10 zu teilen. Aber auch die ist nur schwer erhältlich.
Eine Ladyzelle LR1/E90/N (12mm Durchmesser x30.2mm) kann das Gerät leicht versorgen. Wenn wir die Kontacktfedern nachbiegen, stört die kürzere Länge auch nicht.
Allerdings ist die Ladyzelle wesentlich dünner. Man könnte sie jetzt mit Gewebeband umwickeln. Das ist wenig professionell und lästig. Beim Durchsehen meiner Vorräte fielen mir zwei Stücke gewelltes Isolierrohr auf. Eines mit 21 mm Außendurchmesser. Davon wurde ein Stück mit 31 mm Länge abgeschnitten. Dazu kommt noch ein Stück mit 19 mm Außendurchmesser und 27 mm Länge. In dieses Stück schneiden wir der Länge nach einen Schlitz von ca. 3 mm Breite.
Dann lässt sich das dünnere Stück zusammendrücken und in das dickere stecken. Da passt dann die Ladyzelle locker hinein.
Pièces jointes
- Isolierrohrstücke sind vorbereitet (17 KB)

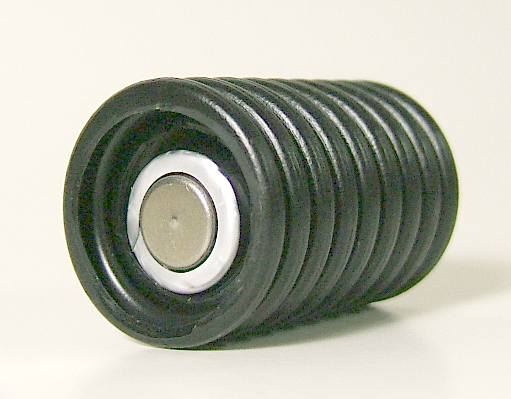

- Ladyzellenadapter Vorderansicht (24 KB)
- Ladyzellenadapter Rückansicht (24 KB)
Wolfgang Siegmund, 02.Feb.11
