Belcanto S9622-1
Graetz, Altena (Westfalen)
- Country
- Germany
- Manufacturer / Brand
- Graetz, Altena (Westfalen)
- Year
- 1958/1959
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 112897
Privates Angebot aus München.
Privates Angebot aus Bremervörde.
- Number of Tubes
- 9
- Main principle
- Superheterodyne (common); ZF/IF 460/10700 kHz
- Tuned circuits
- 8 AM circuit(s) 13 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Details
- Changer (Record changer)
- Power type and voltage
- Alternating Current supply (AC) / 110; 127; 150; 220-240 Volt
- Loudspeaker
- 4 Loudspeakers
- Power out
- 7.5 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org

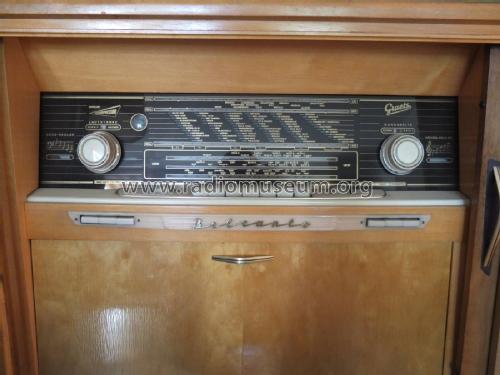

- Model: Belcanto S9622-1 - Graetz, Altena Westfalen
- Shape
- Console with Push Buttons.
- Dimensions (WHD)
- 1260 x 890 x 455 mm / 49.6 x 35 x 17.9 inch
- Notes
-
Wie Belcanto 9622 jedoch vorbereitet für Stereowiedergabe mit doppeltem Lautstärkepotentiometer, Stereoumschalter, Stereo-10-Plattenwechsler PE Rex A58. Der Stereo-Zusatzverstärker 604 kann für den 2. Kanal eingebaut werden. Für die Wiedergabe des 2. Kanals wird der Lautsprechertisch 607 benutzt.
Für die zusätzlichen 2 Lautsprecher TT und Ht sind bereits Aussparungen in der Schallwand vorhanden.
- Net weight (2.2 lb = 1 kg)
- 53.3 kg / 117 lb 6.4 oz (117.401 lb)
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Walter Groer. See "Data change" for further contributors.
