Burggraf Color 1045

• Paese
• Germania

• Produttore / Marca
• Graetz, Altena (Westfalen)

• Anno
• 1967 ?

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 108093

• Immagini

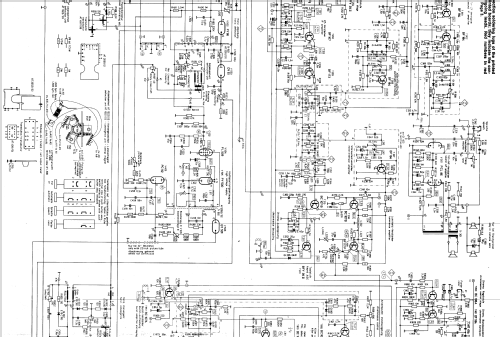

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 13

• Valvole
• PCL86 PCH200 PCF802 PL504 PY88 DY51 PL509 PY500 GY501 PC92 PC92 PL508 A63-11X

• Numero di transistor
• 41

• Semiconduttori

• Principio generale
• Supereterodina (in generale); 2 Stadi BF

• Gamme d'onda
• Gamme d'onda nelle note.

• Particolarità
• Telecomando (con o senza filo)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Burggraf Color 1045 - Graetz, Altena Westfalen

• Forma
• Soprammobile con pulsantiera/tastiera.

• Dimensioni (LxAxP)
• 790 x 535 x 545 mm / 31.1 x 21.1 x 21.5 inch

• Annotazioni
• Farbfernsehgerät. VHF/UHF-Allbereichs-Tuner mit 2× AF239.

• Peso netto
• 49 kg / 107 lb 14.9 oz (107.93 lb)

• Prezzo nel primo anno
• 2,370.00 DM

• Fonte dei dati
• Handbuch VDRG 1967/1968

• Bibliografia
• -- Original prospect or advert

• Altri modelli

• In questo link sono elencati 779 modelli, di cui 700 con immagini e 596 con schemi.
