Präfekt Color 1142 Ch= 5861 51 11

Graetz, Altena (Westfalen)

Data
Forum
Pictures
Collections

  • Year
  • 1967/1968
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 347616

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 13
  • Number of Transistors
  • 44
  • Main principle
  • Superhet with RF-stage
  • Wave bands
  • VHF incl. FM and/or UHF (see notes for details)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Präfekt Color 1142 Ch= 5861 51 11 - Graetz, Altena Westfalen
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 711 x 498 x 483 mm / 28 x 19.6 x 19 inch
  • Notes

  • Graetz Präfekt Color 1142 mit Bildröhre A55-15X

    Im Fertigungszeitraum wurden einige Schaltungsänderungen vorgenommen. Die wichtigste betrifft die Endstufe der Vertikalablenkung. Frühe Geräte sind mit der Röhre PL508 (Magnoval) bestückt worden, später geändert auf PL805 (Noval). Für weitere Details siehe Seite Schaltungsänderungen der Service-Anleitung.

    2 Gehäuseausführungen:

    • hell 5143 06 05
    • dunkel 5143 06 07

    Halbleiter sind je Typ einmal gelistet.

  • Net weight (2.2 lb = 1 kg)
  • 38 kg / 83 lb 11.2 oz (83.7 lb)

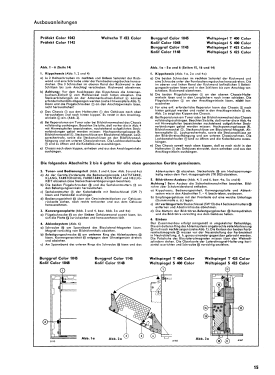

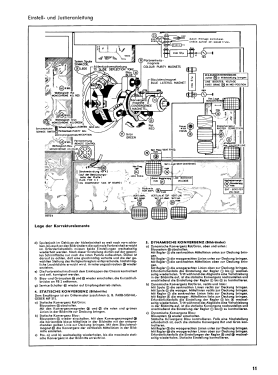

  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Adrian Riesen. See "Data change" for further contributors.
