61B Heimempfänger

61B; Graetz Radio, Berlin (ID = 4558) Radio

61B; Graetz Radio, Berlin (ID = 8216) Radio

61B; Graetz Radio, Berlin (ID = 2094137) Radio

61B; Graetz Radio, Berlin (ID = 2094138) Radio
61B; Graetz Radio, Berlin (ID = 2037868) Radio 61B; Graetz Radio, Berlin (ID = 2039022) Radio
61B; Graetz Radio, Berlin (ID = 2039021) Radio 61B; Graetz Radio, Berlin (ID = 2039025) Radio
61B; Graetz Radio, Berlin (ID = 298786) Radio 61B; Graetz Radio, Berlin (ID = 441531) Radio

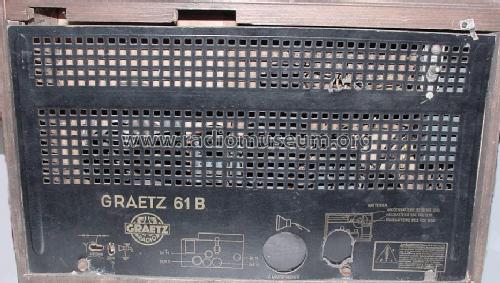

61B; Graetz Radio, Berlin (ID = 769618) Radio 61B; Graetz Radio, Berlin (ID = 2037869) Radio
61B; Graetz Radio, Berlin (ID = 2037870) Radio 61B; Graetz Radio, Berlin (ID = 2037871) Radio
Use red slider bar for more.
61B; Graetz Radio, Berlin (ID = 2037868) Radio
Graetz Radio, Berlin: 61B [Radio] ID = 2037868 1400x1050
Select picture or schematic to display from thumbnails on the right and click for download.
For model 61B Heimempfänger, Graetz Radio, Berlin Treptow SO36, Vorkrieg:
Wird in ebay angeboten

Country:  Germany
Manufacturer / Brand:  Graetz Radio, Berlin Treptow SO36, Vorkrieg
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DCH11 DF11 DAF11 DL11
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Storage and/or dry batteries / 90 & 1.5 & 3 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 61B [Heimempfänger] - Graetz Radio, Berlin Treptow
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 485 x 315 x 230 mm / 19.1 x 12.4 x 9.1 inch
Notes Evtl.in Dänemark gebaut [FG0034-306B](?)
Source of data Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange + Schenk


All listed radios etc. from Graetz Radio, Berlin Treptow SO36, Vorkrieg
Here you find 73 models, 65 with images and 60 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Graetz Radio, Berlin: 61B
Threads: 1 | Posts: 8
Hits: 2651     Replies: 7
graetz-vor: 61B Batteriesuper - Quellenangabe?
Jens Dehne
22.Nov.09
  1

Hallo Radiofreunde,

der Zeitraum ab etwa 1940 bis 1947 ist leider nur mit wenigen Belegen zur Fertigung von Radiogeräten erfasst.

So bin ich bei diesem Gerät auf die Bemerkung aufmerksam geworden:

wahrsch. in Dänemark gebaut [FG0034-306B]


Als Quelle der Information ist die "FG 0034"; wohl Funkgeschichte Nummer 34 angegeben.

Meine Frage bzw. Bitte ist, kann jemand der diese Funkgeschichte Nr 34 (?) hat, diesen Beitrag scannen und hier einstellen?

Ein Danke schon mal von mir! Weitere hoffentlich neue Erkenntnisse werden folgen.

Einen schönen Sonntag wünscht Jens Dehne!

Wolfgang Eckardt
22.Nov.09
  2

Hallo Jens,

die Hefte 1 - 50 der Funkgeschichte können für Mitglieder der GFGF auf der Homepage (xxx.gfgf.org)im Mitgliederbereich aufgerufen werden  und sind Dank der Aktivitäten des Archivs in Hainichen (Danke !!!) auch als Download für den Eigenbedarf abrufbar.
Ein flüchtiges Durchsehen des Heftes 34 brachte allerdings keinen Hinweis auf deine Anfrage.

Versuche es bitte selbst noch, vielleicht hast du Erfolg.

Sonntagsgrüße aus Jena

Wolfgang

Jens Dehne
22.Nov.09
  3

Danke Wolfgang!

Da habe ich doch gerade meine "Login" Daten für das GFGF Portal nicht zur Hand...

Am Geräteblatt ist keine Angabe zum "Einbringer" erkennbar (jedenfalls für mich nicht ersichtlich); ich hätte auch direkt gefragt, was diese Quellenangabe besagt...

Vielleicht finden sich ja noch Informationen?

Schöne Sonntagsgrüße auch von mir!

Ernst Erb
18.May.10
  4

zu [FG0034-306B]
Gemäss "Radios von gestern" Seite Literaturnachweis, ganz oben, ist die Syntax erklärt:

[2 Stellen Zeitschrift, letzte beiden Stellen Jahr, letzte beiden Stellen Nr - manchmal gefolgt von Seiten -Nummer und Buchstabe, z.B. B für Bild]

Hier also für Funkgeschichte Jahr 2000, Heft 134, Seite 306 mit Bild. Statt dem mnemotechnisch guten Kürzel FG hatte ich zu Beginn nur die Nummer verwendet, hier wäre das 63, für die Funkschau (FS) die 60 an erster Stelle.

Leider fehlen mir die FG Nr. 133 bis und mit 137. Wer kann nachsehen bitte?
Früher wurden Modelle von einigen Admins als Träger für ein neues Modell wieder verwendet, statt mit Jahr 9999 zur Löschung gegeben. In seltenen Fällen kann sich so etwas also auch auf ein anderes Modell beziehen, weil etwas vergessen wurde zu löschen. Zu 99% ist das aber nicht der Fall, da der Vorgang selten war und man meist "alles erwischte".

Hans M. Knoll
18.May.10
  5

Hier der Text.





knoll

Jens Dehne
21.May.10
  6

Vielen Dank für die Klärung meiner Frage zur Quellenangabe des Textes in den „Bemerkungen“ zum Modell!

Derzeit kann ich nicht belegen oder beweisen, dass dem nicht so sei.

In der Literatur fand ich bisher keinerlei weitere Angaben zu diesem Gerät.

Mein Gerät ist zwar äußerlich gut erhalten, innen wurde aber komplett umgebaut.

Bei neuen Erkenntnissen melde ich mich hier wieder. Sollte jemand etwas informatives hierzu beitragen können, wird es sicher gern gelesen....



Viele Grüße!  Jens Dehne

Georg Richter
22.May.10
  7

Anmerkung zu der Aussage in der "Funkgeschichte":

Das Zeichen "D" auf Bauteilen steht hier (ohne ein Bild zu sehen) höchstwahrscheinlich nicht für "Dänemark" sondern für "DEMKO", beispielsweise vergleichar mit dem VDE in Deutschland bzw. UL in Amerika. Es hätte also prinzipiell jeder beliebige Bauteilehersteller (weltweit) seine Produkte für den dänischen Markt zertifizieren lassen können.

Der (in der Tat dänische) Laustprecherhersteller heisst Peerless.

Man könnte nun auch unverbindlich mutmassen dass das fragliche Modell für den dänischen Markt gebaut wurde, aber nicht zwingend in Dänemark. Dänische Fachleute müssten eigentlich wissen ob es zu jener Zeit diesbezüglich Import-Restriktionen gab, oder welcher der vielen dänischen Hersteller (wenn nicht etwa Graetz Dänemark?) das Modell tatsächlich gebaut hat bzw. von wem die (dänischen?) Bauteile stammen.

Beste Grüsse,

GR

Jens Dehne
23.May.10
  8

Hier eine Innenansicht eines Gerätes „61B“:





Ich habe leider keine Freigabe, um das Foto zum Modell zu laden und auch keine bessere Qualität.

Aber es scheint der Originalzustand zu sein, ein Graetz-Logo kann man auf dem Lautsprechermagneten erkennen sowie das Typenschild „61B“.

So weit vergleichbar wurde dieser Typ Lautsprecher auch in anderen Graetz Geräten der „Kriegsgeneration“ verbaut, beispielsweise im „56GW“. Einen Hinweis auf den Hersteller des Lautsprecherchassis konnte ich bislang nicht erkennen.

Es wäre interessant, wenn sich Besitzer eines „61B“ hier melden würden und Fotos ihrer Geräte zeigen.

Danke sagt schon mal Jens Dehne!


Graetz Radio, Berlin: 61B
End of forum contributions about this model
