C4500; Grundig Radio- (ID = 104437) Radio

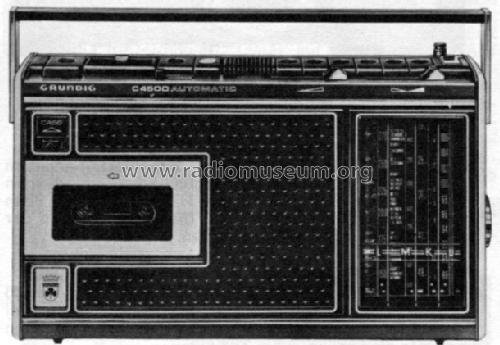

Grundig Radio-: C4500 [Radio] ID = 104437 610x421
Select picture or schematic to display from thumbnails on the right and click for download.
For model C4500, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1974/1975 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 21:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 6 AF stage(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 110 - 127; 220 - 230 / 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: C4500 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 345 x 205 x 85 mm / 13.6 x 8.1 x 3.3 inch
Notes

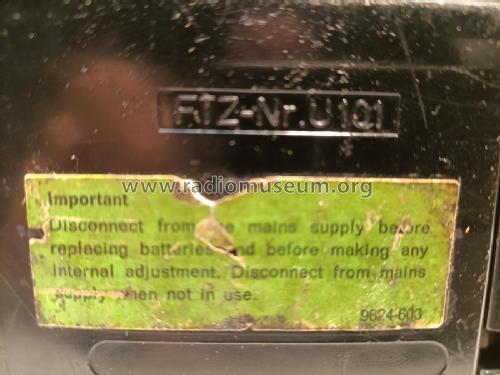

Bei Netzbetrieb steht der Trafo ständig unter Spannung, falls man nicht das Netzkabel zieht. Der Ein- / Aus-Schalter unterbricht nur die Gleichspannung hinter dem eingebauten Netzteil.

Paralleltype zu Minerva MC4500.

Der C4500 hat die gleichen Gehäuse-Abmessungen, den gleichen Tragebügel und die gleiche Antenne wie der C4100 und der C4800. C4100 und C4500 sind auch von der Technik her identisch (gleiche Bedienungsanleitung), sie unterscheiden sich nur durch Äußerlichkeiten.

Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 438.00 DM

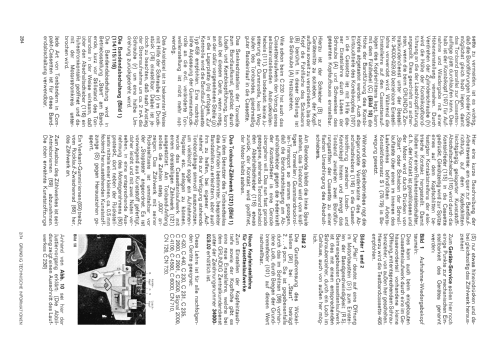

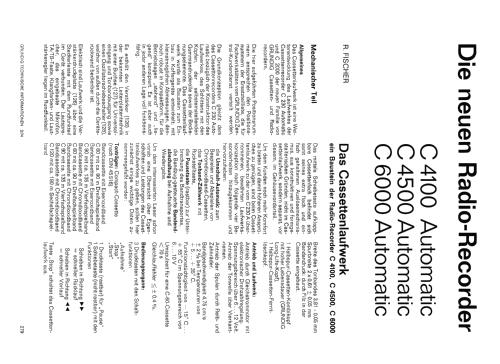

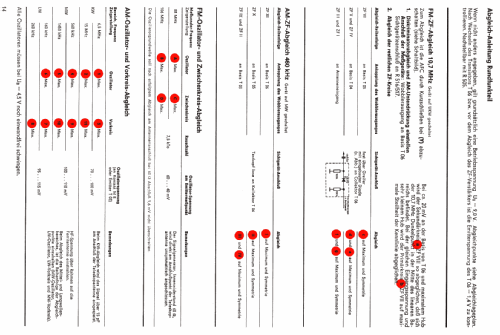

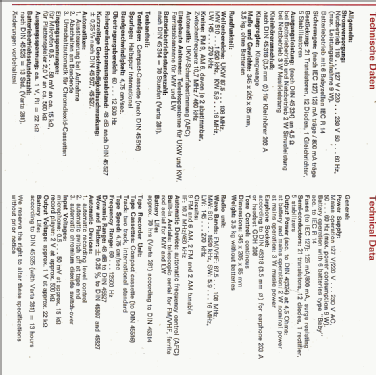

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6057 models, 5282 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: C4500
Threads: 1 | Posts: 3
Hits: 2038     Replies: 2
grundig: C4500; Ersatzteile ??
Ottmar Lauth
05.Sep.13
  1

Hallo,

bei diesem Gerät sowie auch bei allen anderen Kassettenrekordern, ob von Grundig oder von anderen Herstellern, zerbröseln irgendwann die Zahnräder bzw. Ritzel im Kassettenteil.

Weiß jemand, woher man dafür Ersatz bekommen kann ?

Vielen Dank im voraus.

Ottmar Lauth

Hartmut Kohl
05.Nov.13
  2

Hallo Herr Lauth,

bei Pollin-ELECTRONIC (pollin.de) gibt es zur Zeit

Sortiment-Kassetten-Laufwerke ( 5 verschieden Laufwerke für 4,95 Euro) und ein Grundig Ersatzteilpaket ( deren Inhalt ca. 200 Teile ??? für 4,95 ). Das Sortiment Antriebsriemen ( Artnr. 10-800041 ) ist leider nicht mehr verfügbar.

viele Grüße Hartmut Kohl

Ottmar Lauth
02.Jan.14
  3

Hallo, Herr Kohl,

vielen Dank für Ihren Hinweis.Vielleicht sollte man tatsächlich mal das Grundig - Ersatzteilpaket durchsuchen.

Alles Gute für 2014.

Servus.

Ottmar Lauth.
