C4800 Automatic

C4800 Automatic; Grundig Radio- (ID = 75625) Radio

C4800 Automatic; Grundig Radio- (ID = 75626) Radio

C4800 Automatic; Grundig Radio- (ID = 75627) Radio

C4800 Automatic; Grundig Radio- (ID = 75628) Radio
C4800 Automatic; Grundig Radio- (ID = 521844) Radio C4800 Automatic; Grundig Radio- (ID = 521846) Radio
C4800 Automatic; Grundig Radio- (ID = 521845) Radio C4800 Automatic; Grundig Radio- (ID = 75629) Radio
C4800 Automatic; Grundig Radio- (ID = 521847) Radio C4800 Automatic; Grundig Radio- (ID = 521848) Radio
C4800 Automatic; Grundig Radio- (ID = 521849) Radio C4800 Automatic; Grundig Radio- (ID = 521850) Radio
C4800 Automatic; Grundig Radio- (ID = 521851) Radio C4800 Automatic; Grundig Radio- (ID = 521852) Radio
Use red slider bar for more.
C4800 Automatic; Grundig Radio- (ID = 521844) Radio

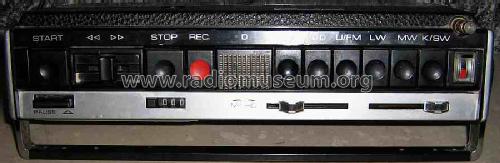

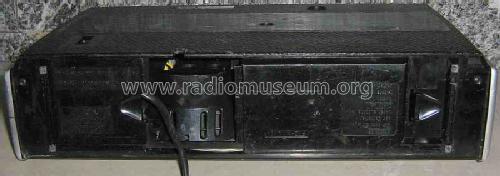

Grundig Radio-: C4800 Automatic [Radio] ID = 521844 933x642
Select picture or schematic to display from thumbnails on the right and click for download.
For model C4800 Automatic, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Sammlung

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1976–1978 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 21:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 6 AF stage(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 110-127; 220-230 / 6×1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: C4800 Automatic - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 345 x 205 x 85 mm / 13.6 x 8.1 x 3.3 inch
Notes

C4800 Automatic, Frequenzbereich UKW 88 bis 108 MHz, MW 500 bis 1600 kHz, KW 6 bis 16 MHz, LW 150 bis 270 kHz, 8-Pol. DIN-Buchse, Kopfhöreranschluß, int.Mikrofon, Teleskopantenne.
Kassettenteil: Mech.-Zählwerk, CrO2 Cromdioxyd. Ausgangsleistung bei Netzbetrieb: 3 W (Musik).

Der C 4800 hat die gleichen Gehäuse - Abmessungen wie der C 4100 und der C 4500. Auch die Tragebügel und die Antennen sind die gleichen.

Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Source of data Handbuch VDRG 1977/1978
Mentioned in Handbuch VDRG 1976/1977
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6058 models, 5283 with images and 4090 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: C4800 Automatic
Threads: 1 | Posts: 1
Hits: 1471     Replies: 0
grundig: C4800 Automatic;
Ottmar Lauth
12.May.14
  1

Elkos ??!!

Elkos, besonders solche mit sehr hoher Kapazität, sind dafür bekannt, dass sie in jedem Gerät für Schwierigkeiten sorgen können, entweder weil sie nicht (mehr ) formatiert sind oder weil sie zu hohe Leckströme oder gar Kurzschlüsse aufweisen.

Letzteres war auch bei dem C 801 ( 2200 Mikrofarad ) des C 4800 Automatic der Fall.Das sorgte dafür, dass die Sicherung ( 800mAT) sofort nach dem Einschalten durchbrannte.

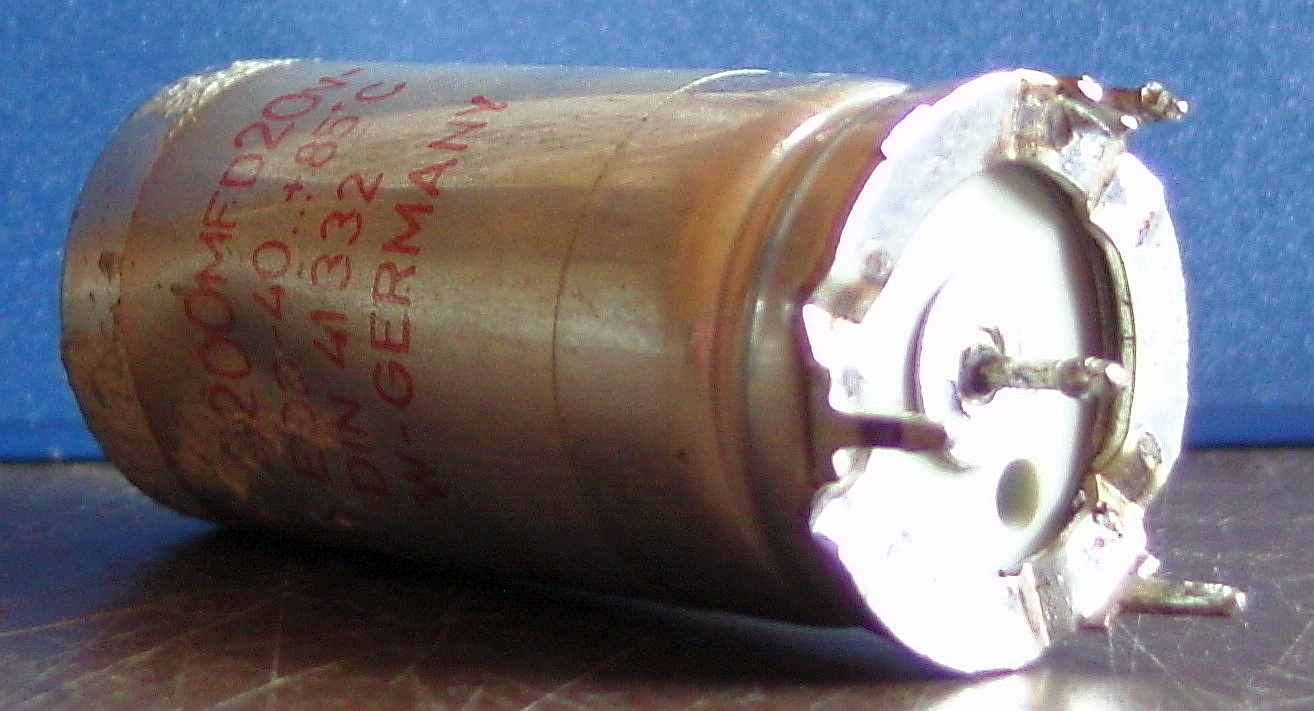

Wie das Bild zeigt,ist dies ein radialer Elko mit insgesamt 4 Stiften zum Einlöten.Eigentlich ist es keine Schwierigkeit, einen solchen zu ersetzen, selbst wenn man keinen mit gleichartigen Anschlüssen auftreiben kann.Beispielsweise läßt sich auch ein axialer Elko verwenden.Dabei ist es aber unbedingt notwendig,die 3 Stellen,mit denen die äußeren ( Masse- ) Stifte verlötet waren, miteinander zu verbinden,weil sonst Schaltungsdetails " in der Luft hängen " könnten.

Oder anders ausgedrückt :

Die Funktion des Metall - Ringes an der Unterseite des Original - Elkos muß durch   isolierte  Drähte ersetzt werden.Außerdem ist darauf zu achten, dass der Elko nicht mit seinem Blechgehäuse irgendein anderes Bauteil berührt.
