For model Fernsehanlage Fernauge FA1002, Grundig (Radio-Vertrieb, RVF, Radiowerke):
aus Werbung

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1971–1977 Category: Miscellaneous (Other, Various) - see notes
Valves / Tubes 2: 230ACB4 8844
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Fernsehanlage Fernauge FA1002 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 340 x 190 x 270 mm / 13.4 x 7.5 x 10.6 inch
Notes Grundig Fernauge FA1002;
s/w Fernsehanlage mit Gegensprechverbindung bestehend aus 23 cm Kontrollmonitor, Fernsehkamera, Wetterschutzgehäuse mit Montagearm für Fernsehkamera und Ruf-Sprechstelle.
315 Zeilen bei 50 Vollbildern ohne Zeilensprung, 32 W Betrieb/8 W Bereitschaftsleistungsaufnahme,

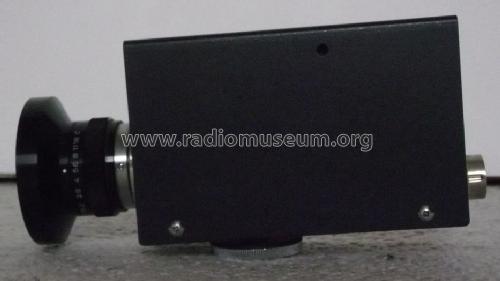

Kameraeinheit 145 x 57 x 85 mm, 0.9 kg, arbeitend ab 50 - 10.000 Lux Beleuchtung.
Die Bauart wie auch verwendeten Bauelemente verweisen auf die japanische Herkunft.
Als Bildröhrenhersteller dient Sharp, Hitachi Transistoren, Noritar Norita Kogaku Optik.
2/3" Vidicon Bildaufnahmeröhre.
Ein japanischer No-Name Hersteller kann nicht ausgeschlossen werden. Auch wird dies eine europäische 50 Hz/220 V Variante eines auch anderweitig international verkauften Sets sein.
Vergleiche mit u.a. der "Tatung" Taiwan Bauart.
Wiewohl Grundig auch Eigenentwicklungen bis in die 1990er Jahre im Überwachungsbereich erfolgreich anbot, ist dieser Zukauf zum Abrunden der Produktreihe oder als Testprodukt für eine neue bzw. andere Käuferschicht zu verstehen bzw. zu hinterfragen.
Net weight (2.2 lb = 1 kg) 7.3 kg / 16 lb 1.3 oz (16.079 lb)
External source of data Erb
Source of data Katalog RFP 1973
Mentioned in Handbuch VDRG 1976/1977
Literature/Schematics (1) -- Original-techn. papers.
Literature/Schematics (2) Funk-Technik (FT) (9/1971, S. 336 / Messebericht Hannover)
