Fernauge FA40

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke)

• Year
• 1959–1961

• Category
• Television-Camera (Broadcast, professional) and studio engineering

• Radiomuseum.org ID
• 73413

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture

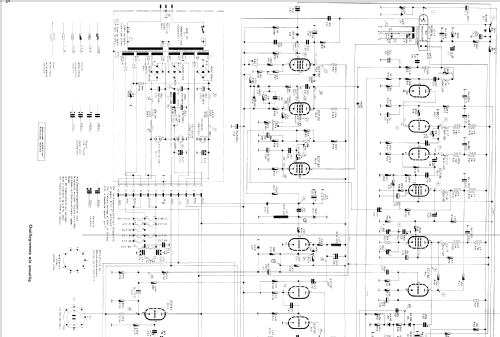

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 11

• Valves / Tubes
• E88CC ECF80 ECF80 ECF80 ECC85 ECF80 ECF80 ECF80 ECC81 ECL80 Resistron STV150/30 STV150/30 STV150/30

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 110; 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Fernauge FA40 - Grundig Radio-Vertrieb, RVF,

• Shape
• Miscellaneous shapes - described under notes.

• Dimensions (WHD)
• 135 x 175 x 290 mm / 5.3 x 6.9 x 11.4 inch

• Notes

• Das Fernauge FA40 verwendet ein "Resistron" als Bildaufnahmeröhre, Objektiv (Aufpreis DM 150,-): Steinhell-Quinon 25 mm, 1:1,5; Mindest-Beleuchtungsstärke 200 Lux.

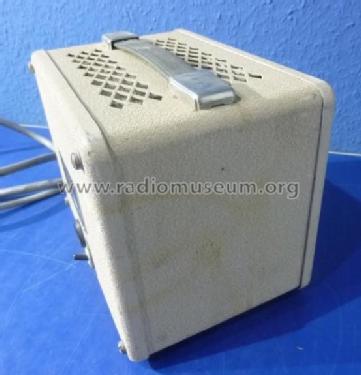

  Eingebauter Modulator, HF-Ausgang für VHF-Kanal 2 und 5; 10-m-Spezialkabel gegen Aufpreis (DM 30,-). Stromversorgung durch separates Netzteil (150×180×200 mm) gegen Aufpreis (DM 300,-).

  Laut Funkschau 18/1959 betrug der Preis einer betriebsbereiten Zusammenstellung (Kamera, Netzgerät, Objektiv und Kabel) etwa DM 2'200,-

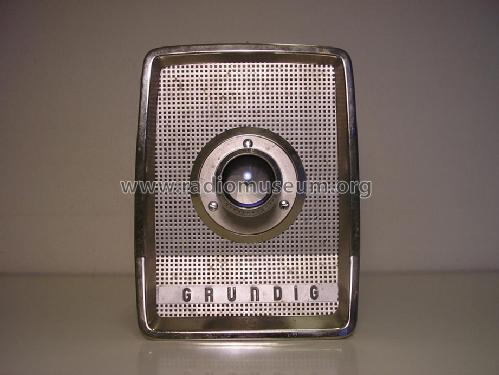

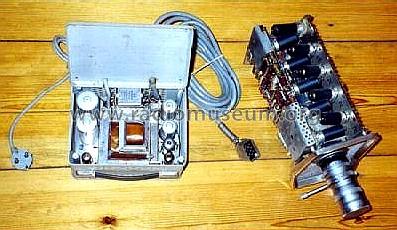

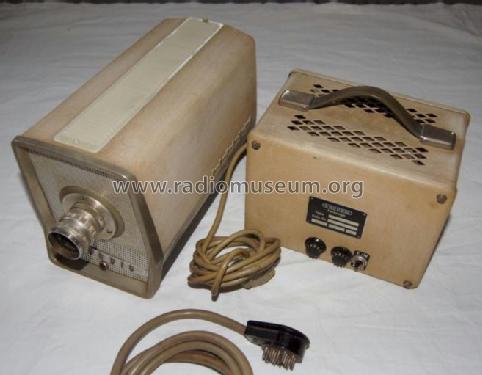

  Verwendung als Heim-Fernsehkamera und für Überwachungszwecke (z.B. Kaufhaus). Kamera im Blechgehäuse mit C-Mount Objektivanschluss und separatem Röhrennetzteil.

  Sie wurde 1959 von Max Grundig unter dem Spitznamen 'TV Eye' auf der 'radio and television equipment exhibition' vorgestellt.

• Net weight (2.2 lb = 1 kg)
• 5 kg / 11 lb 0.2 oz (11.013 lb)

• Price in first year of sale
• 1,595.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1960/61

• Mentioned in
• Grundig Technische Informationen (TI) Heft 3, 1959 und März 1960

• Literature/Schematics (1)
• Funkschau (18/1959, S.431)

• Literature/Schematics (2)
• Handbuch RFP 1959/60 S.374

• Author
• Model page created by Klaus Ortwein. See "Data change" for further contributors.
