GCMS332; Grundig Radio- (ID = 2033745) Microphone/PU
Grundig Radio-: GCMS332 [Microphone/PU] ID = 2033745 1024x876
Select picture or schematic to display from thumbnails on the right and click for download.
For model GCMS332, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1970 ?? Category: Microphone or Pick-up element
Semiconductors (the count is only for transistors) 2:
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 20 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: GCMS332 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Notes Je Mikro ein FET 2SK30A. Stereo-Kondensatormikrofon, Nierencharakteristik. Frequenzgang nach Sollkurve: ±3dB (Druckgradientenempfänger) Feld- Leerlauf­ Übertragungsfaktor bei 1kHz: 0,95 mV/µbar (bei 20V) Pegeldifferenz: 2dB Impedanz 1kOhm, 4,5-20V bei max. 1,4mA. Anschlußkabel jeweils 2,5m mit einem gemeinsamen 6-poligem Diodenstecker.
Verkaufsverpackungen:

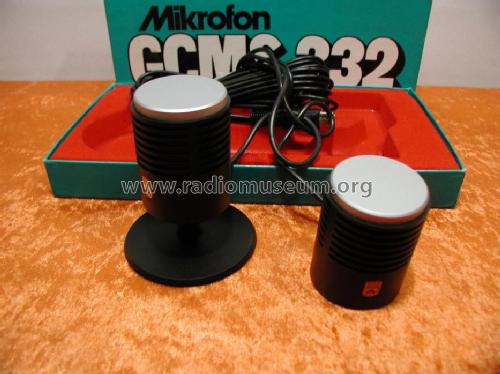

türkiser Pappkarton bzw.

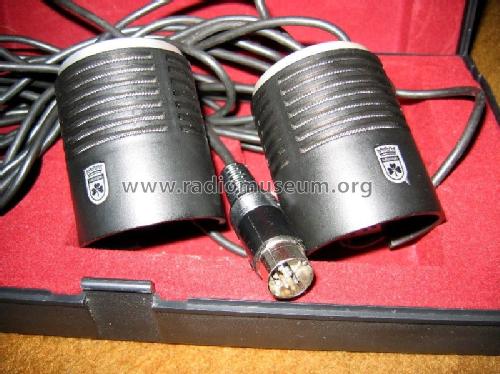

schwarze Hardkunststoffbox mit rotem Velour für die schwarze Normalausführung, dazu Tischfuß mit 3/8" Gewinde.
Schwarzer Koffer (Lederimitat) für die Chrom-Luxusausführung. Tischfuß ebenfalls verchromt und Dreibeinstativ aus Aluminium.
Net weight (2.2 lb = 1 kg) 0.4 kg / 0 lb 14.1 oz (0.881 lb)
Price in first year of sale 85.00 DM
Source of data - - Data from my own collection

Model page created by Peter Böhm. See "Data change" for further contributors.
