For model Kondensator- Mikrofon GKM 7, Grundig (Radio-Vertrieb, RVF, Radiowerke):
ebay: coolrule #6618971996

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1954/1955 Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 70 Volt
Loudspeaker
Power out
from Radiomuseum.org Model: Kondensator- Mikrofon GKM 7 - Grundig Radio-Vertrieb, RVF,
Material Bakelite case
Dimensions (WHD) 90 x 120 x 45 mm / 3.5 x 4.7 x 1.8 inch
Notes

Kondensator-Mikrofon, Frequenzbereich 50-15000 Hz, Spannungsversorgung aus den Tonbandgeräten TK819 und TK820.

Das Mikrofon kann durch Drehung um 90° nach links vom Tischfuß getrennt werden. Stoffummantelte braune Anschlußleitung mit 2pol. Klinkenstecker 6mm. Poststecker, nicht mit den heute noch üblichen amerikanischen 6,35 mm (¼-Zoll) Klinkensteckern zu verwechseln!
Eine Gehäuseschraube ist herstellerseitig verplombt.

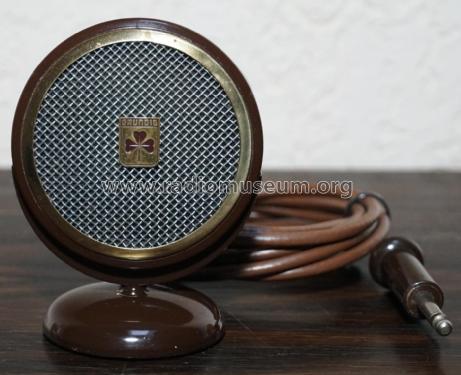

In ersten Ausführungen ist das Grundig-Logo in der Mitte der Membrane, das Mikrofon wird seitlich gehalten und der Fuß ist rund.

Das Nachfolgemodell dieses Mikrofons unterscheidet sich durch einen dreipoligen DIN-Stecker und heißt GKM 17.

In England wurde dieses Mikrofon als GCM 3 angeboten.

Net weight (2.2 lb = 1 kg) 0.4 kg / 0 lb 14.1 oz (0.881 lb)
Price in first year of sale 35.00 DM

Model page created by Werner Raacke. See "Data change" for further contributors.
