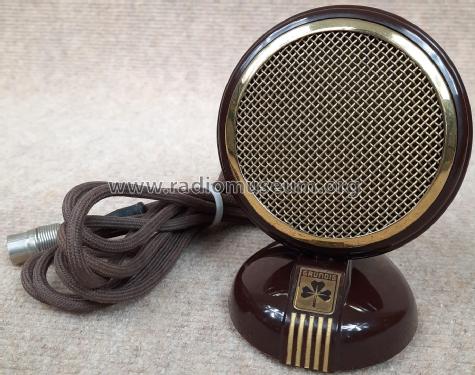

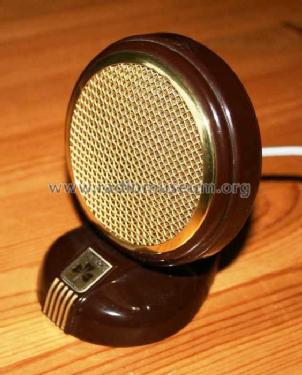

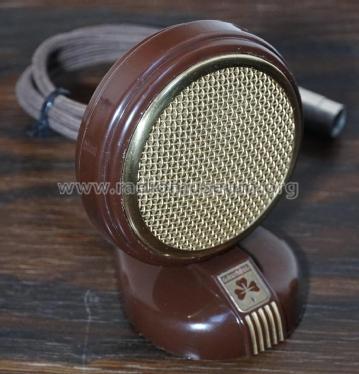

Kondensator- Mikrofon GKM 17

Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 2085565) Microphone/PU
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 102054) Microphone/PU Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 404119) Microphone/PU
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 404124) Microphone/PU Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 479406) Microphone/PU
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 479407) Microphone/PU Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 479408) Microphone/PU
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 630412) Microphone/PU Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 630413) Microphone/PU
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 1102546) Microphone/PU Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 1102548) Microphone/PU
Use red slider bar for more.
Kondensator- Mikrofon GKM 17; Grundig Radio- (ID = 102054) Microphone/PU
Grundig Radio-: Kondensator- Mikrofon GKM 17 [Microphone/PU] ID = 102054 664x557
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kondensator- Mikrofon GKM 17, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Grundig Kondensator-Mikrofon GKM 7

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1958 Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage Powered by external power supply or a main unit. / 70 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Kondensator- Mikrofon GKM 17 - Grundig Radio-Vertrieb, RVF,
Material Bakelite case
Dimensions (WHD) 90 x 120 x 45 mm / 3.5 x 4.7 x 1.8 inch
Notes

Kondensator-Mikrofon, Frequenzbereich 50-15000 Hz, Spannungsversorgung aus den Tonbandgeräten TK819 und TK820.

Das Mikrofon kann durch Drehung um 90° nach links vom Tischfuß getrennt werden. Stoffummantelte braune Anschlußleitung mit 3-pol. DIN-Stecker.
Eine Gehäuseschraube ist herstellerseitig verplombt.

Das Vorgängermodell GKM 7 hatte anstelle des DIN Steckers einen 6mm Poststecker.

Net weight (2.2 lb = 1 kg) 0.4 kg / 0 lb 14.1 oz (0.881 lb)
Price in first year of sale 35.00 DM
Source of data -- Collector info (Sammler)
Mentioned in -- Original prospect or advert

Model page created by Klaus Ortwein. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6064 models, 5290 with images and 4093 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: Kondensator- Mikrofon GKM 17
Threads: 1 | Posts: 1
Hits: 2235     Replies: 0
grundig: GKM 17 (GKM17); Anschluß mit Klinkenstecker
Klaus Ortwein
06.Jun.07
  1

Standardmäßig wird zum Anschluß dieses Mikrofons ein dreipoliger Diodenstecker verwendet, bei dem das Signal auf Pin 1 und die Versorgungsspannung auf Pin 3 liegt.
Bei einigen Modellen wurde dieses Mikrofon jedoch mit einem zweipoligen 6,3mm Klinkenstecker ausgeliefert.

Um dieses an einem normalen Grundig Tonbandgerät nutzen zu können, muß ein Adapter gebaut werden. Folgende Schaltung habe ich erfolgreich an einem Siemens Protos BG12 (= Grundig TK 20) ausprobiert:
der Pin 1 wird mit einer Diode (1N4004 o.ä.) mit Pin 3 verbunden (Anode an Pin 3), von Pin 3 führt eine Leitung zum Innenpol der 6,3mm Buchse, die Masse wird mit Pin 2 verbunden. Der Kondensator erhält so annähernd 100V und das Mikrofon ist sehr empfindlich.

Gruß aus Köln
Klaus


Grundig Radio-: Kondensator- Mikrofon GKM 17
