• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1981

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 132214

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

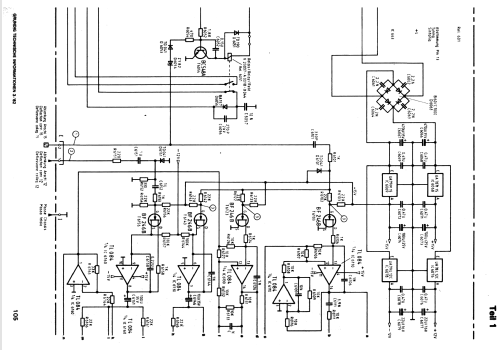

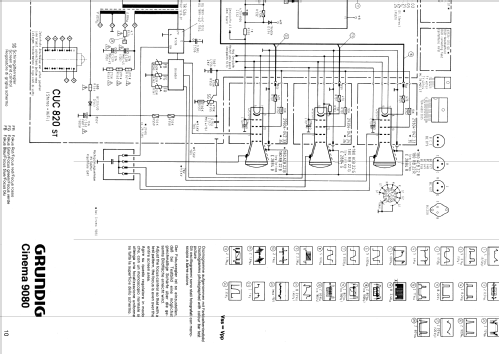

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• 180RB22-R or E2884R 180RB22-G or E2884G 180RB22-B or E2884B

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superheterodyne (common)

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• 6 Loudspeakers

• Power out
• 20 W (unknown quality)

• Material
• Various materials

• from Radiomuseum.org
• Model: Großbildprojektor Cinema 9030 - Grundig Radio-Vertrieb, RVF,

• Shape
• Console with any shape - in general

• Dimensions (WHD)
• 1000 x 1580 x 790 mm / 39.4 x 62.2 x 31.1 inch

• Notes

• Grundig Cinema 9030, Großbild-Projektionsschirm 91 cm Breite, 68 cm Höhe und einer Diagonale von 114 cm. Quasi-Parallelton-verfahren, Stereo/Zweiton, Tonteil mit 2x 20 Watt Musikleistung, elektronischer VHF/UHF Tuner mit 30 Programmspeichern, PAL/Secam-Ost-West.

  Zwei integrierte Lautsprechergruppen mit je einem Mittel-/ Hochtöner und je einer geschlossenen Baß-Box. Infrarot Fernbedienung Tele-Pilot 400 VT.

• Source of data
• -- Original prospect or advert

• Mentioned in
• Funkschau (Heft 17 August 1981 Seite 67 ff Gerätevorstellung)

• Literature/Schematics (1)
• - - Manufacturers Literature (Grundig Verkaufshelfer Fernsehen Video 1981/82)
