For model TK246 HiFi-Stereo, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1969–1972 Category: Sound/Video Recorder and/or Player
Semiconductors (the count is only for transistors) 19:
Main principle Audio-Amplification
Wave bands - without
Details Tape Recorder
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker 2 Loudspeakers
Power out 4 W (unknown quality)
from Radiomuseum.org Model: TK246 HiFi-Stereo - Grundig Radio-Vertrieb, RVF,
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 430 x 170 x 360 mm / 16.9 x 6.7 x 14.2 inch

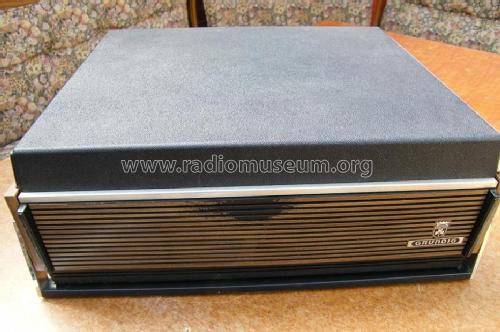

Notes Grundig Tonbandkoffer TK246 HiFi-Stereo.
Vierspur-Stereo; Bandgeschwindigkeiten: 9,5/19 cm/s; Spulen-Ø: 18 cm; Übertragungsbereich bei 19 cm/s: 40···16000 Hz. Stereo-Wiedergabe nur über externen Verstärker.
Net weight (2.2 lb = 1 kg) 11 kg / 24 lb 3.7 oz (24.229 lb)
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1969/1970


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6014 models, 5229 with images and 4069 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: TK246 HiFi-Stereo
Threads: 1 | Posts: 3
Hits: 2183     Replies: 2
grundig: Grundig TK246 HiFi-Stereo;  Antriebsriemen geris
Klaus Ortwein
20.Feb.06
  1 Liebe Grundig- und Mechanik-Spezialisten,
bei meinem neuen "alten" TK246 fehlt der Antriebsriemen vom Motor zur Capstan (Tonwelle?, mir fällt der deutsche Fachbegriff leider nicht ein), der auch gleichzeitig den Wickelteller bei der Wiedergabe/Aufnahme betätigt.
Einen in etwa passenden Gummiriemen hätte ich, doch wie lege ich diesen auf??
Das lösen der sechs lackgesicherten Zylinderschrauben, die den oberen Rahmen halten, scheint nicht auszureichen - er hängt danach immer noch am rechten Wickelteller sowie an der Brücke, die das Band an die Köpfe drückt. Löse ich deren Verriegelung mittels eines Sprengringes, so zeigt sich, daß dieses Bauteil von etlichen Federn gehalten wird, die beim Abheben entfernen werden müßten und wahrscheinlich auf Nimmerwiedersehen im Inneren verschwinden würden.

Gibt es für dieses Gerät eine Anleitung zum Einbau des Riemens oder kennt hier jemand die probate Vorgehensweise?

Freundliche Grüße
Klaus Ortwein
Wolfgang Bauer
21.Feb.06
  2 Sg. Herr Ortwein,

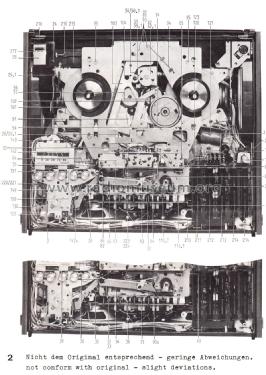

ich habe Ihnen die Anleitung zum Modell geladen.

MfG. WB
Klaus Ortwein
21.Feb.06
  3 Vielen Dank,
Herr Bauer, für die schnelle Hilfe.
Dann hoffe ich mal, daß der vorhandene Antriebsriemen auch passt :-)

Viele Grüße aus Köln
Klaus Ortwein

Nachtrag:
Der Riemen sitzt sehr stramm, aber das Gerät läuft wieder, auch die Geschwindigkeit ist nahezu ok. Zu dieser Problematik gibt es eine parallele Diskussion unter:
http://www.radiomuseum.org/forum/grundig_tk146_tk_146_automatic_geschwindigkeit_stimm.html

KO.
