HiFi-Studio RPC 450(a) TP
Category
Broadcast Receiver - or past WW2 Tuner
Radiomuseum.org ID
145113
alternative name: Grundig Portugal || Grundig USA / Lextronix
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Grundig Radio- HiFi-Studio RPC 450TP (3)
Previous Next
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (1)
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 1
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 2
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 3
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 4
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 5
Grundig Radio- HiFi-Studio RPC 450TP (2)
Service Anleitung, Seite 6
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis, vorn rechts
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis, vorn links
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis, hinten links
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis, hinten rechts
Grundig Radio- HiFi-Studio RPC 450TP (1)
Chassis, Drehko und Seilführung
Grundig Radio- HiFi-Studio RPC 450TP (1)

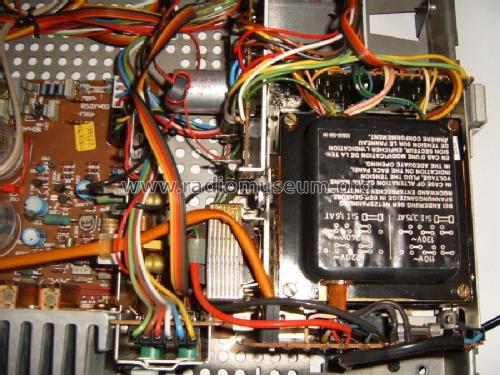

Chassis, Stromversorgung und Trafos
Previous Next

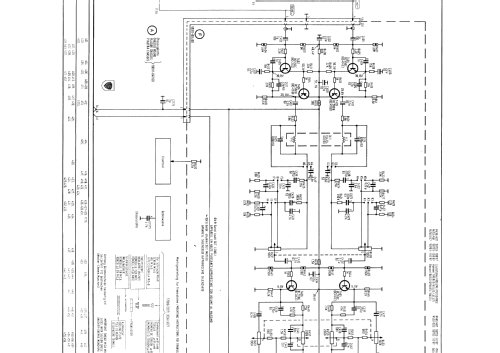

Click on the schematic thumbnail to request the schematic as a free document.
Number of Transistors
Semiconductors present.
Main principle
Superheterodyne (common)
Wave bands
Broadcast, Long Wave and FM or UHF.
Power type and voltage
Alternating Current supply (AC) / 110 - 130; 220 - 240 Volt
Loudspeaker
- This model requires external speaker(s).
Power out
60 W (unknown quality)
Material
Plastics (no bakelite or catalin)
from Radiomuseum.org
Model: HiFi-Studio RPC 450TP - Grundig Radio-Vertrieb, RVF,
Shape
Tablemodel, with any shape - general.
Dimensions (WHD)
690 x 200 x 430 mm / 27.2 x 7.9 x 16.9 inch
Notes
3 Ausführungen:
RPC450 und RPC450a graphit/metallic
RPC450a champagner/metallic.
Ausgangsleistung: 2× 30 W (Sinus)
Bei RPC450 Phono-Chassis = Dual 1239A mit Riemenantrieb
Bei RPC450a Phono-Chassis Dual Electronic 491A mit Magnet-System Shure DM95G; Electronic Direct Drive System; 33-45 U/min
HiFi-Cassetten-Deck = CB 230 Dolby-System, Tape-Pilot, Bandwahl: Cr/FeCr/Fe.
Net weight (2.2 lb = 1 kg)
18.5 kg / 40 lb 12 oz (40.749 lb)
Literature/Schematics (1)
-- Original-techn. papers.
Author
Model page created by Roland Aust . See "Data change" for further contributors.
