Konzertgerät 4070 Stereo Nussbaum

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 49376) Radio

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 49377) Radio

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 49378) Radio

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 49379) Radio

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 49459) Radio
Konzertgerät 4070 Stereo; Grundig Radio- (ID = 2403647) Radio Konzertgerät 4070 Stereo; Grundig Radio- (ID = 2403648) Radio
Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818188) Radio Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818196) Radio
Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818192) Radio Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1849960) Radio
Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818193) Radio Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818195) Radio
Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818197) Radio Konzertgerät 4070 Stereo; Grundig Radio- (ID = 1818198) Radio
Use red slider bar for more.

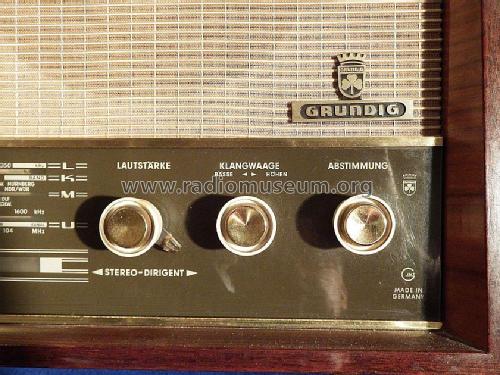

Konzertgerät 4070 Stereo; Grundig Radio- (ID = 2403647) Radio
Grundig Radio-: Konzertgerät 4070 Stereo [Radio] ID = 2403647 1400x647
Select picture or schematic to display from thumbnails on the right and click for download.
For model Konzertgerät 4070 Stereo Nussbaum, Grundig (Radio-Vertrieb, RVF, Radiowerke):
ebay 133088558341, pilzgericht

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1964/1965 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EAF801 ECC83 EM87 ELL80
Semiconductors (the count is only for transistors) B250C75 OA150 OA172 OA172
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 2 Loudspeakers
Power out
from Radiomuseum.org Model: Konzertgerät 4070 Stereo [Nussbaum] - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 610 x 270 x 200 mm / 24 x 10.6 x 7.9 inch
Notes

Grundig Stereo-Decoder 4 oder 5 nachrüstbar, Stereo-Anzeigeinstrument, Mono/Stereo-Umschaltung von Hand; Stereo-NF-Verstärker mit 2 Endstufen je 3 W.

Der Name Konzertgerät findet sich lediglich in der Literatur (Hersteller-Prospekte, Grosshandels-Kataloge), jedoch nicht am Modell. Die Rückwand ist bezeichnet mit Type 4070 Stereo.

Technisch identisch mit Konzertgerät 4070 Stereo in dunkel poliert und dem Modell Konzertgerät 4070M Stereo mit Holzfront.

Siehe auch die Exportausführung für die USA 4070U/Stereo

Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Price in first year of sale 503.00 DM
External source of data Erb
Source of data Handbuch VDRG 1964/1965
Mentioned in Handbuch RFP 1964/65 S.128, Thiele Helmstedt
Literature/Schematics (1) -- Original-techn. papers.
