Stereo-Musikschrank Mandello b; Grundig Radio- (ID = 427376) Radio

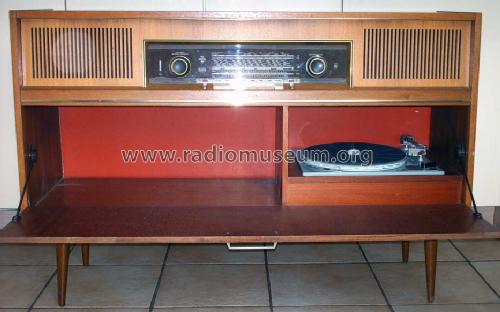

Grundig Radio-: Stereo-Musikschrank Mandello b [Radio] ID = 427376 899x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Stereo-Musikschrank Mandello b, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EAF801 ECL86 EM87 ECL86
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer (Record changer)
Power type and voltage Alternating Current supply (AC) / 110; 125; 220 Volt
Loudspeaker 2 Loudspeakers
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Stereo-Musikschrank Mandello b - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 1180 x 770 x 390 mm / 46.5 x 30.3 x 15.4 inch
Notes

Der Stereo-Konzertschrank Mandello b hat gemäss Grosshandelskatalog Seite A151 einen Stereo-Plattenwechsler Philips AG1025 eingebaut und Platz für einen Grundig-Tonbandkoffer (statt Schallplattenfach).

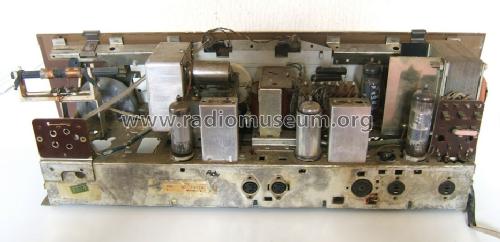

Der Mandello b ist mit dem Chassis "HF 50/stereo" ausgestattet. Ein Ferritstab für MW und LW und eine Gehäuse-Dipol-Antenne für UKW-Empfang sind eingebaut. Der Empfänger verfügt über getrennte Höhen- und Tiefenregler. Ein Stereo-Decoder 4 oder 5 kann über eine 9-pol-Buchse (Noval) an der Chassis-Rückseite nachgerüstet werden. Für die Stereo-Anzeige ist Indikator-Instrument vorhanden.

Die beiden Lautsprecher sind Oval-Breitbandysteme mit 28,6 x 17,6 cm Grösse.

Mandello b gibt es in Edelholz, mitteldunkel poliert, oder in Nussbaum, natur mattiert.

Net weight (2.2 lb = 1 kg) 40 kg / 88 lb 1.7 oz (88.106 lb)
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1963/1964
Mentioned in -- Original-techn. papers.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Stereo-Musikschrank Mandello b
Threads: 2 | Posts: 2
Hits: 3643     Replies: 0
grundig: Mandello b Stereo for free
Ernst Erb
11.Aug.06
  1 A dear guest wrote to me and told me that he wants to give away this nice (but big) Grundig Mandello b from 1963. Instead of the Philips 1025 it has a newer record player from Switzerland, Lenco L70 for 4 gears. He is even prepared to bring it if somebody from the northern part of the Netherlands want it or somebody from the southern part of Belgium.

He now has sent some pictures which I have loaded up to the model.

Hits: 1755     Replies: 0
grundig: b; Mandello - gratis abzugeben
Ernst Erb
10.Aug.06
  1 Ein Gast aus Holland hat mich angeschreiben, dass er dieses funktionierende Gerät an einen wirklichen Sammler abgeben will. Er ist sogar bereit, dieses im süden von Holland oder Norden von Belgien abzuliefern. Er besucht dieses Wochenende Basel und in den ersten Septembertagen Köln.

Die Tasten wurden alle miteinander gedrückt und es gibt geringe Gebrauchsspuren.
