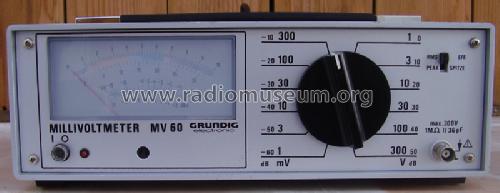

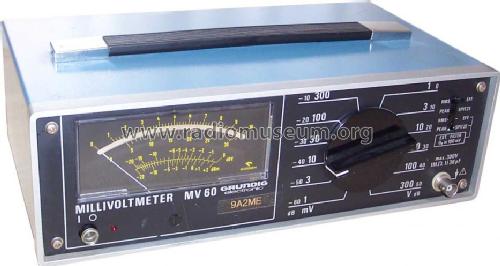

Millivoltmeter MV60

Millivoltmeter MV60; Grundig Radio- (ID = 91481) Equipment

Millivoltmeter MV60; Grundig Radio- (ID = 91482) Equipment

Millivoltmeter MV60; Grundig Radio- (ID = 1043399) Equipment

Millivoltmeter MV60; Grundig Radio- (ID = 2077776) Equipment

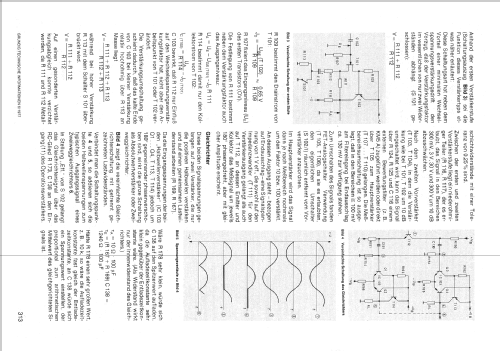

Millivoltmeter MV60; Grundig Radio- (ID = 2077777) Equipment

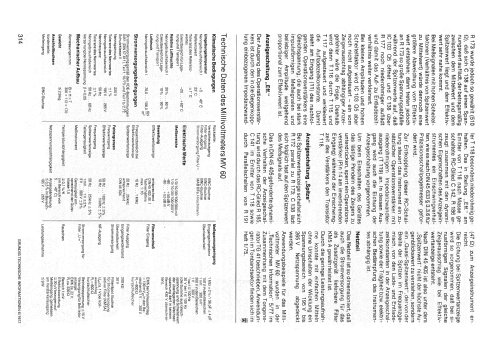

Millivoltmeter MV60; Grundig Radio- (ID = 2077778) Equipment

Millivoltmeter MV60; Grundig Radio- (ID = 2077779) Equipment
Millivoltmeter MV60; Grundig Radio- (ID = 94207) Equipment Millivoltmeter MV60; Grundig Radio- (ID = 246759) Equipment
Millivoltmeter MV60; Grundig Radio- (ID = 356009) Equipment Millivoltmeter MV60; Grundig Radio- (ID = 2063063) Equipment
Millivoltmeter MV60; Grundig Radio- (ID = 246758) Equipment Millivoltmeter MV60; Grundig Radio- (ID = 356008) Equipment
Use red slider bar for more.
Millivoltmeter MV60; Grundig Radio- (ID = 94207) Equipment
Grundig Radio-: Millivoltmeter MV60 [Equipment] ID = 94207 593x193
Select picture or schematic to display from thumbnails on the right and click for download.
For model Millivoltmeter MV60, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1977 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) 19:
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Millivoltmeter MV60 - Grundig Radio-Vertrieb, RVF,
Material Metal case
Dimensions (WHD) 300 x 112 x 170 mm / 11.8 x 4.4 x 6.7 inch
Notes Grundig Millivoltmeter MV60.
Messbereiche: 1, 3, 10, 30, 100, 300 mV, 1, 3, 10, 30, 100, 300 V; -80...+52 db; Anzeige umschaltbar zwischen Spitzenwert und Effektivwert. Anschlussmöglichkeit für Grundig Klirranalysator KM5a.
Net weight (2.2 lb = 1 kg) 2.9 kg / 6 lb 6.2 oz (6.388 lb)
Price in first year of sale 999.00 DM
Mentioned in -- Original prospect or advert (Grundig Werbeanzeige 10/81)

Model page created by Gerhard Härtl. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6054 models, 5264 with images and 4077 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Millivoltmeter MV60
Threads: 1 | Posts: 9
Hits: 4371     Replies: 8
grundig: MV60 (MV 60); Millivoltmeter
Gerhard Härtl
31.Dec.04
  1 Suche zur Rep.
IC SN 72L044N oder LT044CN
Wer kann mir weiterhelfen
Im voraus vielen Dank
Härtl
Andreas Steinmetz
04.Jan.05
  2 Hallo Herr Härtl,

in meinen Beständen habe ich zwar auch keinen SN72LO44 bzw. TL044 gefunden, und tatsächlich scheint dieser Typ so gut wie gar nicht erhältlich zu sein. Aber warum nehmen Sie denn nicht einfach einen moderneren 4-fach OP-Amp.? Auf die Schnelle fällt mir da gleich der Standard-Typ TL084 ein, den es an jeder Ecke gibt. Pinkompatibilität ist bei einem Ersatztyp wohl kaum zu erreichen, aber mit ein paar kleinen Drähtchen sollte die Reparatur doch problemlos zu erledigen sein, allerdings natürlich auf Kosten des Originalzustandes. Mit den ganz neuen OP-Amp-Typen kenne ich mich wegen der Inflation der Typen zwar auch nicht mehr so recht aus, aber dem Schaltplan nach sollte fast jeder Typ geeignet sein.
Apropos Schaltplan: Vermutlich haben Sie einen zur Hand. Es wäre schön, wenn Sie diesen scannen, bearbeiten und dann zum Modell hochladen könnten, damit alle etwas davon haben. Sollten Sie keinen haben, könnte ich Ihnen mit meinem helfen. Allerdings komme ich im Moment nicht dazu, ihn zu scannen und hochzuladen.


Mit freundlichem Gruß

Andreas Steinmetz
Arpad Roth † 27.3.17
04.Jan.05
  3 Hallo Herr Härtl,
gibt es für dieses Modell auch einen Schaltplan?
MFG. Arpad
Gerhard Härtl
04.Jan.05
  4 Danke für die Antworten.
Plan werde ich demnächst hochladen.
Für IC TL044CN habe ich von Texas Inst. Antwort bekommen,könnte ich bei einer
Amerikanischen Firma bestellen werde das mal versuchen.
Hilmer Grunert
04.Jan.05
  5 Hallo Herr Härtl,

rufen Sie doch dort mal an, vielleicht haben die noch Restposten:

http://www.spoerle.de/

auf jeden Fall hab ich einen Katalog von Spoerle, wo es noch drinsteht!

Herzliche Grüße
                       H. Grunert
Markus Weiss
05.Jan.05
  6 Hallo Herr Härtl,
bei http://www.bastler-shop.de/index30.htm bekommen Sie noch einen TL044 (leider ohne endung CN) aber ich denke da wird nicht viel Unterschied sein. Der Preis ist auch Ok für 3,50 Euro.

Mit freundlichen Grüßen

Markus Weiß
Marc Gianella
05.Jan.05
  7 Lieber Herr Härtl

Was ist aus dem CA3046 geworden?
Haben Sie den gefunden, sollte m.E. im Handel gängig sein (für 1.20 CHF gesehen).
Das ist ein Transistor-Array, siehe Bild:

Freundlich Grüsse
Marc Gianella

Attachments

Gerhard Härtl
06.Jan.05
  8 Vielen Dank für die vielen Antworten.
Habe beide ICs inzwischen gefunden und bestellt.
CA3046 bei Conrad.de
TL044CN bei Elektronik-Werkstatt.de
Gruss Härtl
Gerhard Härtl
09.Jan.05
  9 Habe die ICs inzwischen erhalten und eingebaut.
Gerät funktioniert wieder eindwandfrei.
Danke nochmal für die Hilfe.
Gruss
Härtl
