• Year
  • 1962/1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 24468
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Main principle
  • Superheterodyne (common)
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Details
  • Changer (Record changer)
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • 6 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org

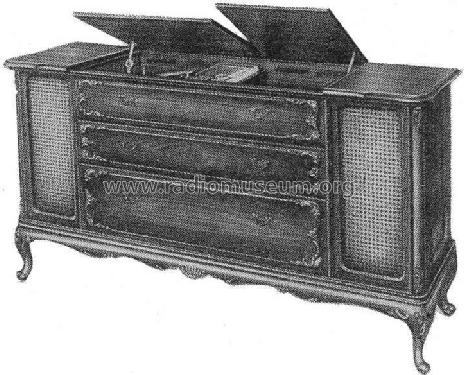

  • Model: MS71 Barock - Grundig Radio-Vertrieb, RVF,
  • Shape
  • Console with Push Buttons.
  • Dimensions (WHD)
  • 1750 x 880 x 470 mm / 68.9 x 34.6 x 18.5 inch
  • Notes
  • Rundfunk-Chassis = HF1/NF1; Stereo-NF-Verstärker mit 2 Gegentakt-Endstufen je 8,5 W; Raumhall-Einrichtung Phonomascope gegen Mehrpreis (135,- DM);
    Phono-Chassis = Dual 1008.
  • Net weight (2.2 lb = 1 kg)
  • 95 kg / 209 lb 4 oz (209.251 lb)
  • Price in first year of sale
  • 2,290.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Grundig Radio-: MS71 Barock

Threads: 1 | Posts: 1

Dieses Modell ist nur fuer niederfrequente Stereophonie eingerichtet.
Der HF1, hat keine Moeglichkeit einen Decoder anzuschliessen.
Das HF-Teil mit HF- Stereophonie nennt sich HF10.
Das nur fuer die Personen die eine Antwort suchen, warum geht beim HF1 nicht HF-Stereo?
Beim HF10 sind die Decoder IV und V vorgesehen.  ( Beim HF10L bei sonst gleicher Austattung
der Decoder 6 )
Die Eigenschaften des HF1 und des HF 10 sind nicht vergeichbar. Der HF 10 gehoert zur Oberklasse, der HF1 nur zur Mittelklasse.
knoll

Hans M. Knoll, 05.Jun.08
