Regel-Trenn-Transformator RT5A 9.06066-1809

Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 135496) Equipment

Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 1043992) Equipment

Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125496) Equipment

Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125497) Equipment

Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125498) Equipment
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 2036975) Equipment Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 2036974) Equipment
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125493) Equipment Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125494) Equipment
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 459220) Equipment Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 125495) Equipment
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 371237) Equipment Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 459219) Equipment
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 1053169) Equipment Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 1147455) Equipment
Use red slider bar for more.
Regel-Trenn-Transformator RT5A; Grundig Radio- (ID = 2036975) Equipment
Grundig Radio-: Regel-Trenn-Transformator RT5A [Equipment] ID = 2036975 1400x1037
Select picture or schematic to display from thumbnails on the right and click for download.
For model Regel-Trenn-Transformator RT5A 9.06066-1809, Grundig (Radio-Vertrieb, RVF, Radiowerke):
D_GRUNDIG_Regel-Trenn-Transformator RT5A 9.06066-1809_front panel

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1978 ?? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Regel-Trenn-Transformator RT5A [9.06066-1809] - Grundig Radio-Vertrieb, RVF,
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 300 x 218 x 212 mm / 11.8 x 8.6 x 8.3 inch
Notes Ausgangsleistung bis 850 Watt. 2 Dreheisenmeßwerke für Strom (0 - 3,5 A) und Spannung (50 V - 250 V). Einschaltstromverzögerung bis 1,2 sec.
Net weight (2.2 lb = 1 kg) 16.5 kg / 36 lb 5.5 oz (36.344 lb)
Collectors' prices

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Regel-Trenn-Transformator RT5A
Threads: 1 | Posts: 8
Hits: 2827     Replies: 7
Suche Stellknopf für GRUNDIG RT 5A
Walter Steinwender
23.Jan.12
  1

Liebe Sammlerkollegen!

Ich habe mir einen Regel-Trenn-Transformator von GRUNDIG, den RT 5A, zugelegt.

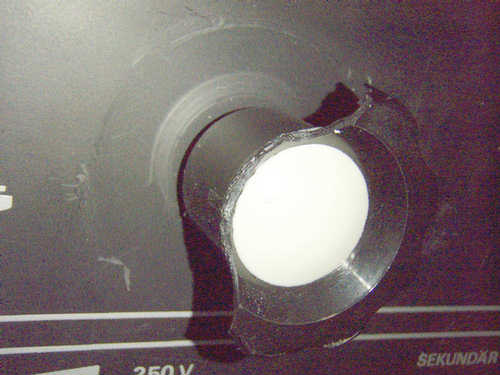

Leider ist beim Versand der schwarze Stellknopf plus Scheibe (die mit dem weißen Pfeil), durch eine mangelnde Verpackung, zur Hälfte in Bruch gegangen.

Nun suche ich eine Bezugsquelle (wird es wohl nicht mehr geben), oder jemanden der so ein Teil übrig hat.

Vielen Dank für etwaige Infos!

mfG Walter Steinwender





Attachments

Josef Croati
24.Jan.12
  2

 Hallo herr Steinwender

Geben Sie bitte Aussendurchmesser und

Bohrungsloch an, dann kann ich ihnen

eventuell helfen

mfg Josef Croati

Walter Steinwender
24.Jan.12
  3

Hallo Herr Croati,

vielen Dank für ihre Antwort!

Die Scheibe hat ca 58mm Außendurchmesser, der Innendurchmesser beträgt 18,2mm.



Der Knopf hat einen Innendurchmesser von 12,4mm.

Der Innendurchmesser für die Spannhülse beträgt 18,2mm

Der Innendurchmesser für die Beilagscheibe (Außenseite) hat 21,8mm

Der Außendurchmesser beträgt 47,5mm



Im Anhang habe ich Fotos reingestellt, ich hoffe, die Auflösung ist groß genug.



Attachments

Josef Croati
25.Jan.12
  4

Hallo Herr Steinwender

Der Bedienknopf ist Vermutlich das Fabrikat Mentor Art Nr 474.91 und 474.81

Ich habe ein Datenblatt wo die Abmessungen sehr genau Ihren Vorgaben

entsprechen

Laut Datenblatt gibt es mit 8 und 10 mm Achsdurchmesser

Was ich noch wissen müßte ist der Achsdurchmesser des Regeltrenntrafo

Ich habe verschiedene Knöpfe in meiner Pastelkiste

In der Not müßte ich auf der Drehbank nacharbeiten

mfg Josef Croati

Walter Steinwender
25.Jan.12
  5

Hallo Herr Croati,

>Der Bedienknopf ist Vermutlich das Fabrikat Mentor Art Nr 474.91 und 474.81

mit dieser Info ist mir schon sehr! geholfen.

Ich wußte gar nicht, daß es noch Firmen gibt, die solche Knöpfe im Angebot haben.



>Was ich noch wissen müßte ist der Achsdurchmesser des Regeltrenntrafo

der Achsdurchmesser beträgt 8mm   (genau 7,95mm).

Es handelt sich dann offensichtlich um den Artikel 474.81



>Ich habe verschiedene Knöpfe in meiner Bastelkiste

solche Schätze sind oft unbezahlbar.



>In der Not müßte ich auf der Drehbank nacharbeiten

ich hoffe, das ist nicht notwendig :-)



Vielen Dank im Voraus!



Wolfgang Bauer
25.Jan.12
  6

Sg. Herr Steinwender,

hier noch die Liste von Mentor:

Walter Steinwender
26.Jan.12
  7

Hallo Herr Bauer,

vielen Dank für die Info!



Walter Steinwender
01.Mar.12
  8

Liebe Sammlerkollegen,

Rückmeldung:

Ich habe von der Firma Mentor den Knopf erhalten, somit ist mein Regel- Trenntrafo wieder komplett und ich kann ihn nun wieder richtig bedienen bzw damit arbeiten :)

mfG A.Walter Steinwender
