RF740 Ch= RC202P

RF740 Ch= RC202P; Grundig Radio- (ID = 82400) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 82401) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 82402) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 328172) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 328173) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 328174) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 1988286) Radio

RF740 Ch= RC202P; Grundig Radio- (ID = 1988287) Radio
RF740 Ch= RC202P; Grundig Radio- (ID = 149891) Radio RF740 Ch= RC202P; Grundig Radio- (ID = 132615) Radio
RF740 Ch= RC202P; Grundig Radio- (ID = 149892) Radio RF740 Ch= RC202P; Grundig Radio- (ID = 342030) Radio
RF740 Ch= RC202P; Grundig Radio- (ID = 342031) Radio RF740 Ch= RC202P; Grundig Radio- (ID = 797639) Radio
RF740 Ch= RC202P; Grundig Radio- (ID = 1528723) Radio RF740 Ch= RC202P; Grundig Radio- (ID = 1528724) Radio
RF740 Ch= RC202P; Grundig Radio- (ID = 1528725) Radio RF740 Ch= RC202P; Grundig Radio- (ID = 1528726) Radio
Use red slider bar for more.

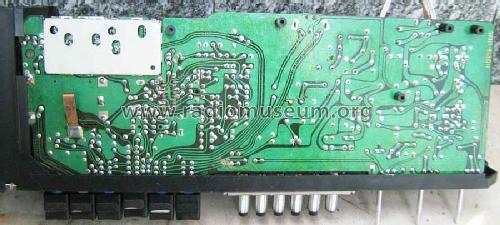

RF740 Ch= RC202P; Grundig Radio- (ID = 149891) Radio

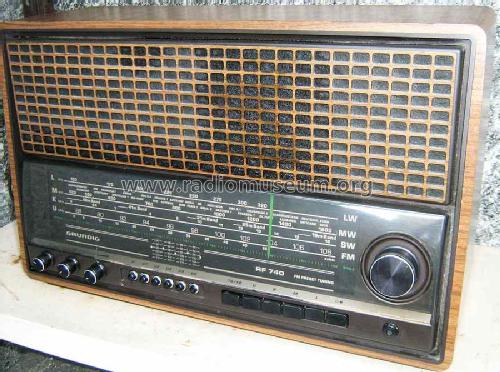

Grundig Radio-: RF740 Ch= RC202P [Radio] ID = 149891 933x642
Select picture or schematic to display from thumbnails on the right and click for download.
For model RF740 Ch= RC202P, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1979/1980 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: BF414 BF936 BF494 TBA120 TCA440 BC558 BC548 BC559 BC548 BC548 BC368 BC369 BC338 BB104 or. BB204 TAA550
Main principle Superheterodyne (common); ZF/IF 452 or 460/10700 kHz; 5 AF stage(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 6 W (unknown quality)
from Radiomuseum.org Model: RF740 Ch= RC202P - Grundig Radio-Vertrieb, RVF,
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 470 x 290 x 190 mm / 18.5 x 11.4 x 7.5 inch
Notes

5 UKW Stations-Tasten, (FM Preset Tuning). ZF-Verstärker mit Keramik-Resonatoren.

Achtung: keine primärseitige Netztrennung! Netztrafo ständig mit dem Stromnetz verbunden.

Net weight (2.2 lb = 1 kg) 4.8 kg / 10 lb 9.2 oz (10.573 lb)
Collectors' prices
Source of data -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6011 models, 5225 with images and 4064 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: RF740 Ch= RC202P
Threads: 2 | Posts: 7
Hits: 1376     Replies: 3
RF 740 Grundig Funktion U taste
William Trypsteen
24.Apr.16
  1

Hallo Radiofreunde,

RF740 Grundig

Dieses Gerät hat 6 Stationsvorwahltasten : U U1 U2 U3 U4 U5.

Tasten U1 bis U5 sind vorgesehen mit multidrehfunktion für die Senderwahl. Ein spezial Schraubdreher ist vorhanden rechts unten am Gerät und kan herausgezogen werden. Man schiebt es über den eingedrükten Vorwähltaste und mittels drehen fängt das Sendersuchen an.

Taste U ist ebenso vorgesehen mit ein gleichartigen Drehfunktion aber in einen Ein/Aus Drehschalter. Bis jetzt ist mir diese Funktion nicht klar, weil es kein Auswirkung hat.

Vielleicht ein AFC Ein/Aus Schalter aber es funktioniert nicht derartig, steht nicht in Schaltdiagramm. Weiterhin hat IC TBA 120 (FM Demod) kein AFC Beschaltung...?



mit freundlichen Grüssen

Wolfgang Bauer
24.Apr.16
  2

Sg. Herr Trypsteen,

bitte immer vom Modell aus posten.

Die Taste "U" ist für die normale Senderabstimmung FM/UKW über die große Skala.
Die Tasten U1 - U5 sind Fixtasten für UKW.

Vielleicht kann ein Admin Ihre Frage zum Modell verschieben.

MfG. WB.

William Trypsteen
24.Apr.16
  3

Sg. Herr Bauer,

Taste U kan man eindrücken aber auch drehen.

Eindrücken und abstimmen über Grosse Skala is mir schon bekannt.

Genau die zweite funktion 'drehen' suche ich.



mfg

William





Wolfgang Bauer
25.Apr.16
  4

Sg. Herr Trypsteen,

es gibt keine zusätzliche Funktion der "U"-Taste.
Sie können mit einer Drehung nichts schalten.
Diese Taste schaltet nur zwischen Fixtasten und manueller Einstellung um.

MfG. WB.


Hits: 2134     Replies: 2
grundig: RF740 (RF 740);
Manfred Hengefeld
08.Aug.05

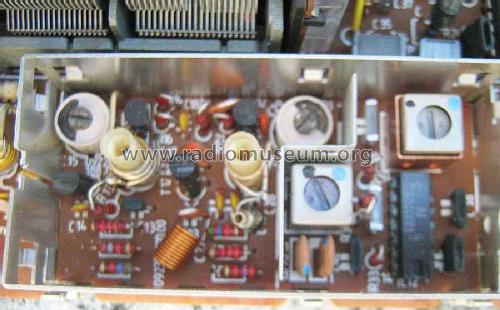

  1 Hallo Radiofreunde, bei diesem Radio ist der ÜKW Empfang nicht möglich. Nur nach entfernen der
 unteren Abschirmung des HF Teils funktioniert es. Kann der IC  TBA 120 S oder die Transistoren eine eigene Störfrequenz verurschen und die Mudulation beeinflussen? Kann mir bitte jemand weitere Rep. Anweisung geben?
mfg MH
Wolfgang Bauer
08.Aug.05
  2 Sg. Herr Hengefeld,

sieht nach defektem Transistor T11 / BF414 aus. Dadurch bekommen Sie das Eingangssignal nicht zur Mischstufe. Erst nach Entfernen der Abschirmung streut das Sendersignal in die Mischstufe ein und Sie haben einen Empfang der stärkeren Sender.
Messen Sie bitte die Spannungen am Transistor T11 und berichten über die Messwerte.

Schön wäre es, wenn Sie wenigstens ein Bild von sich im Radiomuseum veröffentlichen würden. Wir helfen gerne, wüßten aber auch gerne, mit wem man es zu tun hat. Bis jetzt haben Sie ja noch nichts ins Radiomuseum eingebracht, nur Hilfe verlangt.
Sie könnten doch einige Bilder Ihrer 300 Radios im Radiomuseum veröffentlichen.
MfG. WB
Manfred Hengefeld
15.Aug.05
  3 Hallo Herr Bauer, durch den Einbau des Transistors BF 414 konnte das Gerät in Ordnung gebracht werden. Somit war Ihre Vermutung dass dieses Bauteil defekt sei zutreffend. Danke für Ihre Unterstützung.
MfG MH
