Satellit 1400 Professional

Satellit 1400 Professional; Grundig Radio- (ID = 74596) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74598) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 512034) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74600) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74601) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74602) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74604) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74605) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 74607) Radio

Satellit 1400 Professional; Grundig Radio- (ID = 313878) Radio
Satellit 1400 Professional; Grundig Radio- (ID = 2325490) Radio Satellit 1400 Professional; Grundig Radio- (ID = 2325491) Radio
Satellit 1400 Professional; Grundig Radio- (ID = 2325492) Radio Satellit 1400 Professional; Grundig Radio- (ID = 2325493) Radio
Satellit 1400 Professional; Grundig Radio- (ID = 2325494) Radio Satellit 1400 Professional; Grundig Radio- (ID = 511654) Radio
Satellit 1400 Professional; Grundig Radio- (ID = 686138) Radio Satellit 1400 Professional; Grundig Radio- (ID = 686139) Radio
Satellit 1400 Professional; Grundig Radio- (ID = 686140) Radio Satellit 1400 Professional; Grundig Radio- (ID = 686141) Radio
Use red slider bar for more.
Satellit 1400 Professional; Grundig Radio- (ID = 2325490) Radio
Grundig Radio-: Satellit 1400 Professional [Radio] ID = 2325490 1400x1047
Select picture or schematic to display from thumbnails on the right and click for download.
For model Satellit 1400 Professional, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1980–1983 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 23: BF910 BF961 BC548 BF256 BF441 BF440 BF241 BC338 BC558 BC549 GD361 1N4148 BB204 SFD43 BA121 1N4001 TCA720 S054T TDA1047 S0357 LM317 TDA1037
Main principle Superhet, double/triple conversion; ZF/IF 460/2000 kHz
Tuned circuits 9 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line plus power jack, mostly with battery or storage battery / 110-127; 220-230; 10-16; D: 6 x 1.5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Satellit 1400 Professional - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 410 x 270 x 145 mm / 16.1 x 10.6 x 5.7 inch
Notes

Halbleiterliste: nur einmal je Typ.

Made in Portugal.



Net weight (2.2 lb = 1 kg) 5.7 kg / 12 lb 8.9 oz (12.555 lb)
Collectors' prices
Source of data -- Original-techn. papers.

Model page created by Günther Stabe. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5192 with images and 4031 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Grundig Radio-: Satellit 1400 Professional
Threads: 6 | Posts: 18
Hits: 2742     Replies: 2
grundig: 1400 professional; Satellit versus SL version
Aires Gomes
22.Apr.14
  1
Hello,

i am trying to find the differences between the Grundig Satellit 1400 Professional and the Grundig Satellit 1400 SL Professional.

Are there any technical differences or is just a different box?

Thank you for the attention,

Aires Gomes
Jan Terranea
29.Apr.14
  2

dear Aires Gomes,

I have just aquired the book "Die Grundig Satellit-Story" by Hans-Erwin Roeder, 1997.

Only the model 1400SL Professional is mentioned; it is the mono-version of the model 2400SL Stereo Professional; and it was produced from 1979 to 1982.

Regards,

Jan Terranea.



Aires Gomes
30.Apr.14
  3

Dear Jan Terranea,

Thank you for the reply.
That´s exactly what puzzles me, because the 2400 also exists without the SL, so i think there must be some difference. In the photos i have seen, the SL version always has silver rings in the speaker grill, that could be the reason for the SL.

Kind regards,
Aires Gomes



Hits: 1874     Replies: 3
grundig: 1400 professional; Satellit
Michael Gasperschitz
10.Aug.12
  1

Bitte , bitte.

Leider hab ich zu meinem Problem keine Informationen erhalten. Habe schon vieles repariert aber DER wehrt sich nach allen kräften.

Könnte mir bitte jemand von Euch die verbale Schaltungsbeschreibung aus den technischen Informationen von Grundig (das ist nicht die Serviceanleitung)  von diesem Modell und eventuell auch vom Satellit 2400 kopieren oder als schicken.

Dadurch käme ich die Lage genauer nach dem Fehler suchen zu können.

Herzlichen Dank an Alle !

Giovanni Cucuzzella
11.Aug.12
  2

Hallo Herr Gasperschitz,

wegen der Dateigröße kann das Dokument hier nicht angefügt werden (auch nicht als einzelne Seiten). Deshalb sende ich Ihnen die Beschreibung per Mail.

Viel Erfolg!

Freundliche Grüße

Giovanni Cucuzzella





Arpad Roth † 27.3.17
11.Aug.12
  3

Hallo Herr Gaspersitz,

die Schalzpläne sind richtig. Siehe dazu _sch1b.

Michael Gasperschitz
11.Aug.12
  4

Herzlichen Dank Herr Roth, ich meinte nicht die Schaltpläne sondern die Schaltungs beschreibung, damit ich die Schaltung besser verstehe und weiß wo ich suchen muß.

Herr Cucuzella hat mir diese Beschreibung geschickt, wofür ich ihm besonders danke.

mit herzlichen Grüßen an Alle

Michael Gasperschitz


Hits: 2503     Replies: 0
grundig: Grundig Satellit 1400 - Varianten
Martin Bösch
24.Jun.12
  1

Aufmerksamen Augen in der Grundig Satellit Group ist es aufgefallen, dass es vom Satellit 1400 zwei Varianten gibt:

Grundig Satellit 1400 Professional:
LCD-Frequenzanzeige ohne Hintergrundbeleuchtung, kein Chromring auf dem Lautsprechergitter

Grundig Satellit 1400 SL Professional:
LCD-Frequenzanzeige hintergrundbeleuchtet, Chromring auf em Lautsprechergitter.

Die Varianten sind auf den vorhandenen Aufnahmen schön erkennbar, ohne technisches Manual kann ich keine Aussage dazu machen, ob sich auch elektronische Unterschiede zwischen den Varianten ergeben haben.

Lieber Gruss Martin Bösch


Hits: 1858     Replies: 1
grundig: 1400 professional; Satellit
Michael Gasperschitz
17.Apr.12
  1

Sehr geehrter Herr Knoll,

Ist es möglich dass die Zuleitung zum NF Teil beim Satellit 2100 ähnlich gelöst ist ?

Ich frage deshalb weil ich heute noch eine Frage zum Grundig Satellit 2100 einstellen werde.

Das Gerät zeigt exakt denselben Fehler wie der Satellit 1400 hier, also:

grausame Verzerrungen vor allem im Baßbereich nur bei FM auffällig.

Ich kann alles tauschen, nur bin ich kein Elektroniker und verstehe den Schaltplan nicht.

weiteres beim Sat 2100...



Danke

Michael

Hans M. Knoll
17.Apr.12
  2

Hallo Herr Gasperschitz.

Leider haben die beiden Signalführungen überhaupt keine Verwandschaft

Der SAT 2100 hat eine einzige Leitung vom Wähler TA(TB) und AM sowie FM

von dort geht nur eine Leitung zum Lauttaerkeregler.

Dort kann kein Fehler stecken. Das geht oder nicht. Es geht ja, sonst waere Stille.

Knoll

.


Hits: 1919     Replies: 3
grundig: 1400 professional; Satellit
Harry Gehrmann
29.Dec.10
  1

Hallo

In der Schaltplanspalte befinden sich 12 Seiten, ganz unten  bekommt man einen Hinweis, auf weitere 10 Seiten, die jedoch fehlen. Ich suche die leiterplatten darstellung.

Mit freundlichen Grüßen

Harry Gehrmann

Wolfgang Bauer
29.Dec.10
  2


Sg. Herr Gehrmann,

habe die Printlayouts nun beim Modell dazugeladen.

MfG. WB.

Dietmar Rudolph
29.Dec.10
  3

Hallo Herr Gehrmann,

bei mir sind die nächsten 10 Pläne da. Und hier befinden sich auch die Layouts für die Platinen.

Überprüfen Sie Ihre Einstellungen des Browsers. Eventuell "neu laden" anklicken.

Alternativ: In der oberen Leiste beim Modell finden Sie "Administration". Hier öffnet sich ein Rollbalken mit der Liste aller vorhandenen Pläne. Da können Sie das entsprechende File anklicken und herunterladen.

MfG DR

Wolfgang Bauer
29.Dec.10
  4


Das hat sich jetzt überschnitten.
Die Lagepläne waren vorher nicht da und sind erst jetzt beim Modell von mir hochgeladen worden.
Die nächsten 10 Pläne heißt nicht immer, dass es auch wirklich 10 weiter Pläne gibt.

MfG. WB.


Hits: 4806     Replies: 3
grundig: 1400 professional; Satellit
Gerhard Heigl
23.Oct.08
  1



Verzerrung bei UKW-Wiedergabe
Vor kurzem habe ich einen Grundig Satellit 1400 professional erworben. Das Gerät ist in fast makellosem optischen Zustand. Es funktioniert auf allen Bereichen. Allein die Wiedergabe auf UKW klingt verzerrt, besonders in den tiefen Tönen. Meine erste Vermutung, ein Fehler im NF-Teil, war falsch weil ja die AM- Wiedergabe gut funktioniert. Nach stundenlanger Suche, Messungen und Versuche mit R- und C-Dekade habe ich den Fehler zumindest eingegrenzt, er liegt in diesem Bereich:

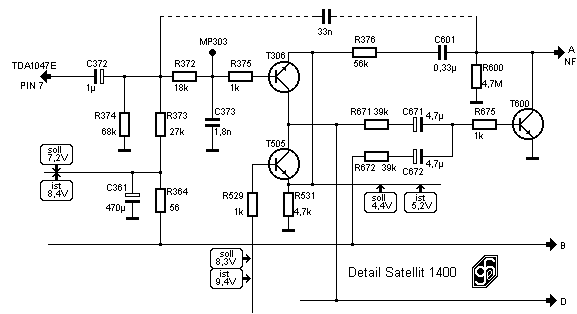

Ich habe einen 33nF Kondensator eingefügt (strichliert), damit waren die Verzerrungen verschwunden. Dies ist natürlich keine Reparatur, sondern nur eine Fehlerumgehung. Leider ist mir die Funktion der Transistoren T306, T505 und T600 nicht klar. Nach Verstärkung sieht das nicht aus, eher nach Schalter. Im Detail-Schaltbild sind auch die IST- und Sollwerte der Spannungen angegeben, sie weichen oft beträchtlich von einander ab. Vielleicht kann mir jemand die Schaltung erklären. Wenn ich die Funktion verstehe, ist die Fehlersuche vermutlich einfacher. Vielen Dank im Voraus.
Hans M. Knoll
23.Oct.08
  2

Hans M. Knoll 23.10. 2008-10-23

Anfrage von H. Heigl zum Grundig Satellit 1400 prof.

Die Frage beinhaltet zwei Schaltungsteile, die ineinander greifen.

Der erste Teil:
arbeitet als elektronisch gesteuerter NF-Umschalter, der fuer den Audioteil (NF) das AM- oder FM-NF-Signal auswaehlt und zufuehrt. Das wird mit zwei parallel geschalteten Emitterfolgerstufen vorgenommen.
Dort sind beide C-E Strecken von T305 und T306 parallel geschaltet.
Diesen wird abwechselnd, vom Funktionsschalter (AM/ FM) in der Front des Radios ausgewaehlt, ueber ein R/C Glied und einem darauf folgenden Basisteiler (R373,374 oder R525,526 nicht sichtbar bei H.Heigl) eine Basisspannung, die „Schaltspannung“ von ca. 5,5VDC bei AM oder ca. 5,0VDC bei FM zugefuehrt.
Das jeweilige NF-Signal (AM und FM) liegt dauernd an den Basen und wird von der stromfuehrenden Emitterfolgerstufe an den gemeinsamen Arbeitswiderstand (R531) geschaltet und gelangt von da zum mechan. Umschalter „Radio- Tonabnehmer“ und von dort letztendlich an den NF-Verstaerker.

Der andere Transistor, in dieser Stufe, erhaelt keine Basisspannung die Basis liegt aber ueber den unteren Teil des spannungslosen Basisteiler an Masse. Die Emitterstrecke ist damit gesperrt.
Bekanntlich fliest dann kein Wechselstrom solange die Sperrspannung nicht ueberschritten wird. (Diodenschalter) Wegen unterschiedlicher NF-Pegel ist die Basisspannung bei AM und FM verschieden hoch.(5,5 und 5,0V) Die Funktion kehrt sich bei AM und FM um.









Teil zwo:
In der Signalleitung R376 und C601 liegt quer gegen Masse der T 600. Eine Chopperschaltung, mit der beim Bereichs oder Funktionswechsel ( und Ein und Aus ) die Leitung zum NF- Teil nach Masse geschaltet wírd.
Das nennt sich Muting oder Stummschaltung.
Diese Funktion ist eine dynamische, keine statische. Ueber die Serienglieder R671, C671 und R672 und C672 (und unsichtbar bei H. Heigl R 670 und C670) wird der Spannungsanstieg von Null auf ca. 7,5 V plus  an dessen Basis angelegt,  was gleichzeitig das Versorgen der HF- Stufen des Radio, fuer (AM und FM) und dort entweder AM oder FM vornimmt.
Dieser Spannungsanstieg Null auf voll Ub (7,5V) schickt einen Strom in die Basis von T600, dessen Groesse am Anfang von der Spannung, und dem Widerstand R670, 671 und 672 bestimmt wird, und der langsam, weil der Elko C670, 671 und 672 aufgeladen ist, gegen Null geht. Der Basisstrom legt wie oben gesagt, das NF-Signal an Masse und gibt es wenn Elko voll ist, wieder frei.
In der Relaistechnik hies das „abfallverzoegerter Impuls“
Rat: Wenn nun der Elko C672 (FM) leckt, ist T600 halbleitend und macht Verzerrungen.
Daher, T600 entnehmen und hoeren was kommt.
 Hans M. Knoll


Diese Arbeit widme ich Herrn Ernst Ploch, als einem, der unsere  Leistung als Redakteure zu schaetzen weis.

Attachments

Gerhard Heigl
23.Oct.08
  3
Rat: Wenn nun der Elko C672 (FM) leckt, ist T600 halbleitend und macht Verzerrungen.
Daher, T600 entnehmen und hoeren was kommt.
Wie nicht anders zu erwarten war das der richtige Rat. 1. Ich habe die Basis des T600 auf Masse gelegt und die Verzerrungen waren verschwunden. 2. Den Tantal C672 einseitig abgetrennt, Verzerrungen sind weg. Nach Austausch des Übeltäters C672 spielt UKW wieder hervorragend.
Herr Knoll ich weiss gar nicht wie ich mich bedanken soll, auch für die hervorragende Erklärung der Funktionen. Wenn man die Funktion kennt, ist die Fehlersuche schon viel einfacher.
Mein Dank auch an Herrn Cucuzzella, der mir die technischen Unterlagen und Funktionsbeschreibung des Satellit 1400 gemailt hat. Darin ist die Funktion dieser Transistoren in groben Zügen beschrieben.
Nochmals vielen Dank an beide Herren und Grüsse aus Niederösterreich
G.Heigl
Hans M. Knoll
23.Oct.08
  4

Hallo Herr Heigl.

Da sind wir wieder ein Stueck weiter.

Dank? Durch Sie habe ich einen hervoragenden Ausblick  nach Oesterreich.

Die Schaltungen jenseits von L&N machen mir immer Freude.



Gruss Hans M. Knoll
