For model Satellit 205a, Grundig (Radio-Vertrieb, RVF, Radiowerke):
= Satellit Transistor 5000
Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name
Grundig Portugal || Grundig USA / Lextronix
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 18:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker 2 Loudspeakers
Power out 2 W (unknown quality)
from Model: Satellit 205a - Grundig Radio-Vertrieb, RVF,
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 420 x 250 x 120 mm / 16.5 x 9.8 x 4.7 inch

Siehe auch Exportversion Transistor 5000a.

AFC für UKW; Feldstärke-Anzeige; BFO-Zusatz möglich.

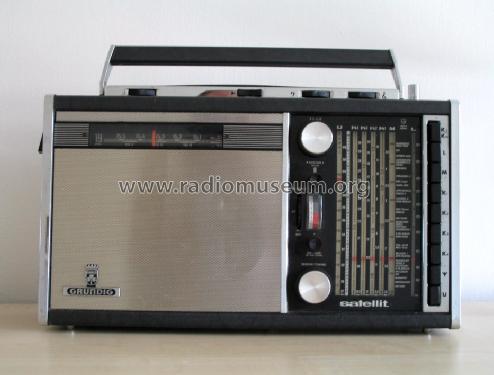

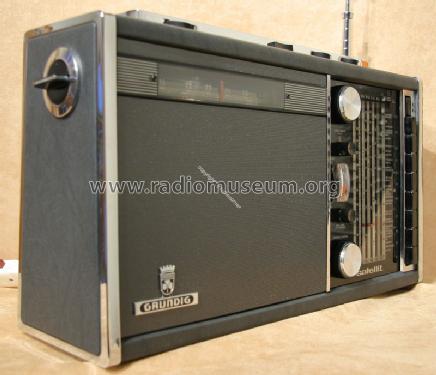

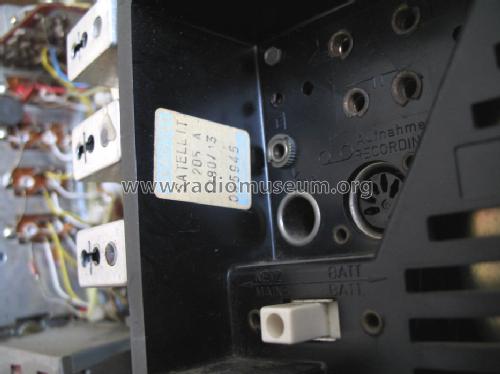

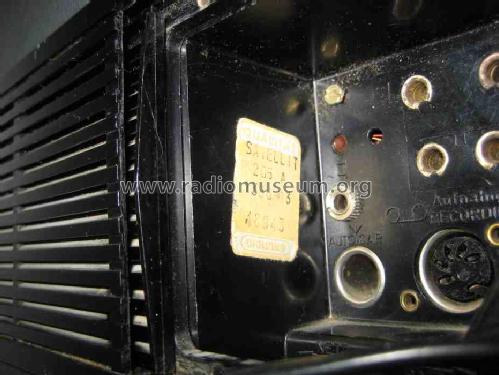

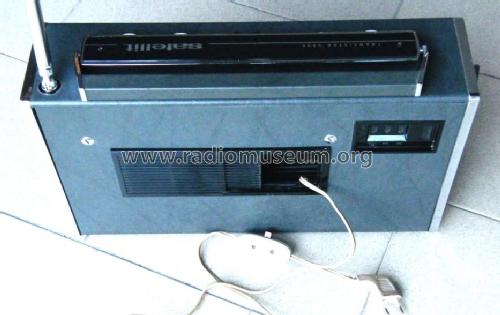

Grundig Satellit 205a ist erkennbar an den zwei Rückwandschrauben und zwei seitlichen Schrauben links und rechts neben dem Fenster der KW-Trommelskala.

Beim äusserlich ähnlichen Vorgängermodell Satellit 205 fehlen die Schrauben neben dem Skalenfenster, die Rückwand wird mit einer mittig angebrachten Schraube befestigt.

Beim Hochladen von Bildern das jeweils richtige Modell wählen!

Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Source of data Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb

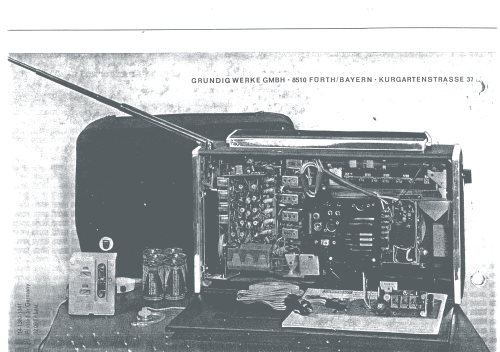

Literature/Schematics (1) -- Original-techn. papers.

All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6056 models, 5266 with images and 4077 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Forum contributions about this model
Grundig Radio-: Satellit 205a
Threads: 3 | Posts: 9
Hits: 2180     Replies: 5
grundig: 205a; Satellit Dial LIght Switch
Michael Witas


How do I activate the dial lights on my new Grundig Satellit 205a?

I thought it was by pressing the bandspread tuner knob. But the amount of in-out movement is very small. And there is no spring return.

I cannot find a way to turn on the lights, but perhaps they are burned out.

I cannot find this information in the operation manual and the schematic is unclear.


Thank You,

Mike Witas


Todd Stackhouse
  2 will find that the volume control is spring-loaded (there should also be a 'light' symbol and a downward-pointing arrow to the left of it); if you push in on it, you will feel it move inward and the dial should light up...


Michael Witas


Thanks very much for the dial light switch location info. I never would have guessed it.

The radio is in better than average condition and most of the nomenclature and markings are present. But for some reason, the symbols on the upper control panel are almost completely worn off.

I just checked. . . Both dial lights work.

This radio is otherwise clean and would make a good cantidate for a complete re-alignment and maybe a re-capping. It works well on all bands but the regular tuner appears a little more sensitive than the main tuner, and there is just a little more background noise than I think should be present when a SW station is tuned in. Any service tips and hints would be appreciated. This is my first 205.

Thanks again,

Mike Witas

Michael Watterson

I'd think it very unlikely any caps need replaced in a Grundig of that era. Even the late 1950s Valve/tube portables often need no new caps, especially Grundig/Philips, some late 1950s UK models use same kind of paper caps (Wax and also Hunts) as late 1940s and these are often too high leakage at even 50V in valve portables but OK in early transistor sets (eg Hunts in Sky Leader) due to 1/10th HT.

Some Daly and similar Electrolytic caps in early 1960s UK Transistor sets and also the Russian Electrolytics in some early USSR Transistor sets go high leakage or dry out, but I've never seen problems on Grundig or Philips 1960s Electrolytics.

All the capacitors and alignment was fine in this inferior 1960 set. Purely cosmetic issues.

If the stations are at correct frequencies I wouldn't touch any alignment. The cores break too easily.

The higher noise is likely normal on SW  as likely there is an RF pre-amp and SW is noisy also the transistors can be noisy.



Michael Witas


Thanks for the advice. I took the Satellit 205 up to the roofdeck of my 15 story apartment building Saturday evening and it pulled in shortwave stations quite well. I may just be expecting too much out of a nearly 50 year old radio. The stations are indeed at the correct frequencies -  as close as could reasonably expected.  I think my Satellit 210 pulls in a little better and with a little less background hiss. But I realize that the 210 is a more advanced radio. It is in storage and needs some things done to it. So, I did not do an A/B comparison test.

I didn't check if the 205 has an RF pre-amp stage. I'm fairly certain that my 210 does.

Virtually all my older transistor radios have more noticable distortion, especially on FM, than any newer radio. Keeping the switchable tweeter speaker turned off actually sounds better (many large Grundigs have this feature) because there is less distorted "brightness" in the sound. This distortion may in part be due to FM overload. Also, I've heard that re-adjusting the bias voltage in the audio stage can sometimes reduce distortion like this. However, I'd worry that I'd do more harm than good. I've replaced transistors and other components before, but I am definately not a solid state circuit theory expert. What would be your opinion?

Anyway, the 205 looks great next to my easy chair and that's probably where it will stay until I get the 210 fixed. If I put it near the window, it pulls in reasonably well, even in my concrete building.

Thanks again for your kind advice!


Michael Watterson

Many (most?) VHF-FM stations here are worse than my CE legal micro-power €6 FM Stereo Transmitter as they are over-processed.  Also some stations use too low Bit-Rate MP3 content source rather than 256k (MP2 and MP3 similar for 256k) or lossless formats.

Also many "remastered" and newer CDs are not to Early 1980s  to Late 1990s standards but also over-compressed/processed.

Any over processing will sound worse with "bright" audio (tweeter etc). Compare the distorted sets with an iTrip / FM transmitter gadget fed with good audio at correct level. Note some cheap models only work properly on external power as they only take a single 1.5V cell and minimum chip voltage is 2.75V, (they usually have a 3.3V regulator for external 4V to 6V input).


Hits: 1657     Replies: 1
grundig: 205a; Satellit
Tobias Flück

Guten Tag,

ich hatte ein 205a in wirklich erbärmlichem Zustand geschenkt bekommen. Der Satellit spielte nur noch UKW und dies viel zu leise, das ganze Gehäuse war völlig verfettet und schmutzig, ein Knopf war abgebrochen. Nun ja eine gute Gelegenheit meine Transistorkenntnisse zu erweitern.

Ich habe alles äusserlich gereinigt, den Tastensatz mit WL gespült. Die Elkos in der Endstufe wurden alle erneuert und der Ruhestrom eingestellt. Danach war Lautstärke und Klang da.Die Elkos auf der ZF-Platine wurden auch noch gewechselt, ich hatte dann auf den AM-Bändern Empfang. Nur der Kurzwellentuner blieb bis auf ein viel zuleises Rauschen stumm. Nach Signalzuführung von der ZF Richtung Tuner blieb beim Antasten der Basis des Mischtransistors AF125² das Signal weg. Eine anschließende Spannungsmeßung brachte fast idendtische Werte an Basis/Emmiter = Kurzschluß. Glücklicherweise hatte ich noch einen AF125 in der Schublade, eingebaut, Tuner hatt Empfang.Die Teleskopantenne mußte ich leider gegen eine gerade vorhandene wechseln.

Nun zu meiner Frage:LW ist kaum da: ab ca.300kHz schlägt der Feldstärkemesser aus und es ist ein Pfeifkonzert zuhören, wenn ein Sender "zufällig" durchkommt ist er verpfiffen. MW über das gesammte Band ist ein hoher Ausschlag zu beobachten, wenn ein Sender schwach durchkommt ist er verzehrt und in einem Rauschteppich und unterhalb 600kHz fängt das Gerät zeitweilig an zu knattern. Der KW-Bereich (K1-4) auf K1+2 ist auch ein großer Grundauschlag des Instrumentes zusehen, Sender sind aber empfangbar. K3+4 ist kein Ausschlag da aber auch keine Sender zu hören. Der KW-Tuner funktioniert, nur auf den Bereichen 25+19+16m kommen die Sender verpfiffen rein und sind bei geringer Feldstärke auch nicht vom Pfeifen zutrennen.

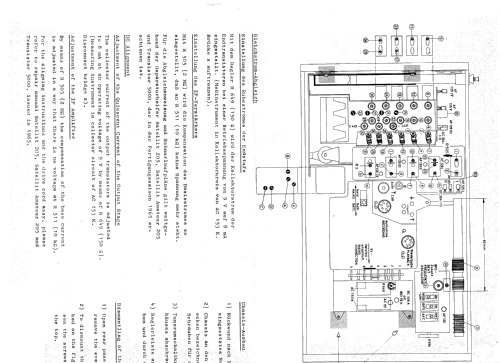

Die Einstellung des ZF-Verstärkers (Basisstromkompensation) verstehe ich nicht und konnte ich auch nicht erfolgreich durchführen: was meint (Meßaufbau) "das an R511 keine Spannung mehr steht" genau?

Vielen Dank für evt. Hilfe und frohe Ostern, Tobias Flück.


Tobias Flück


nach langer Abstinenz konnte ich mit der Fehlersuche fortfahren.

Das Trimmpoti zur Basisstromkompension hatte scheinbar Kontaktprobleme und nach (nochmaliger) Reinigung des Tastensatze spielt das Radio wieder zufriedenstellend.

Danke an Roland Langfeld für die Unterstützung per Mail,

Viele Grüße Tobias Flück.

Hits: 1771     Replies: 0
grundig: 205a (205 a); Satellit
Ulrich Piefke
  1 Beim Satellit 205a ist die Abdeckung der Kurzwellenskala mit zwei Schrauben befestigt, die beim 205 fehlen. Die Rückwand wird mit zwei statt einer Schraube verschraubt. Ein Germaniumtransistor ist durch einen rauschärmeren Siliziumtransistor ersetzt. Wegen der anderen Kontaktbelegung mußte deswegen die Schaltung angepaßt werden. Die Bezeichnung 205a findet man auf dem Papieraufkleber hinter der Rückwand.
