Satellit 2400

Satellit 2400; Grundig Radio- (ID = 74752) Radio

Satellit 2400; Grundig Radio- (ID = 74753) Radio

Satellit 2400; Grundig Radio- (ID = 74754) Radio

Satellit 2400; Grundig Radio- (ID = 74755) Radio

Satellit 2400; Grundig Radio- (ID = 74756) Radio

Satellit 2400; Grundig Radio- (ID = 74757) Radio

Satellit 2400; Grundig Radio- (ID = 74758) Radio

Satellit 2400; Grundig Radio- (ID = 74759) Radio

Satellit 2400; Grundig Radio- (ID = 1177734) Radio

Satellit 2400; Grundig Radio- (ID = 1177735) Radio
Satellit 2400; Grundig Radio- (ID = 73045) Radio Satellit 2400; Grundig Radio- (ID = 97689) Radio
Satellit 2400; Grundig Radio- (ID = 166056) Radio Satellit 2400; Grundig Radio- (ID = 1181204) Radio
Satellit 2400; Grundig Radio- (ID = 1181206) Radio Satellit 2400; Grundig Radio- (ID = 1181208) Radio
Satellit 2400; Grundig Radio- (ID = 1181209) Radio Satellit 2400; Grundig Radio- (ID = 1181211) Radio
Satellit 2400; Grundig Radio- (ID = 1181212) Radio Satellit 2400; Grundig Radio- (ID = 1181214) Radio
Use red slider bar for more.

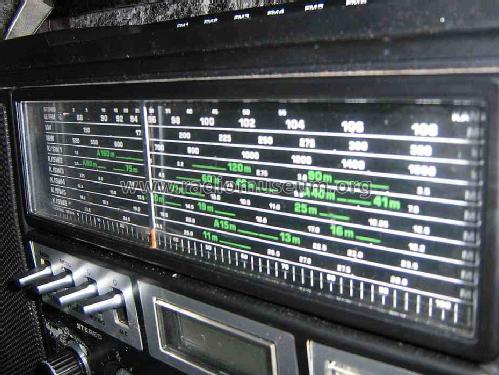

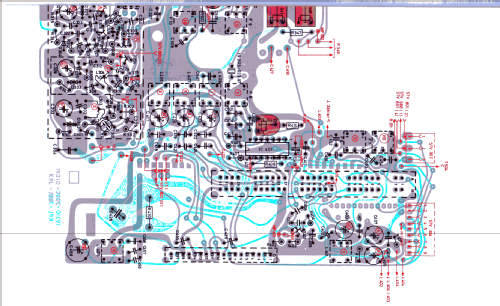

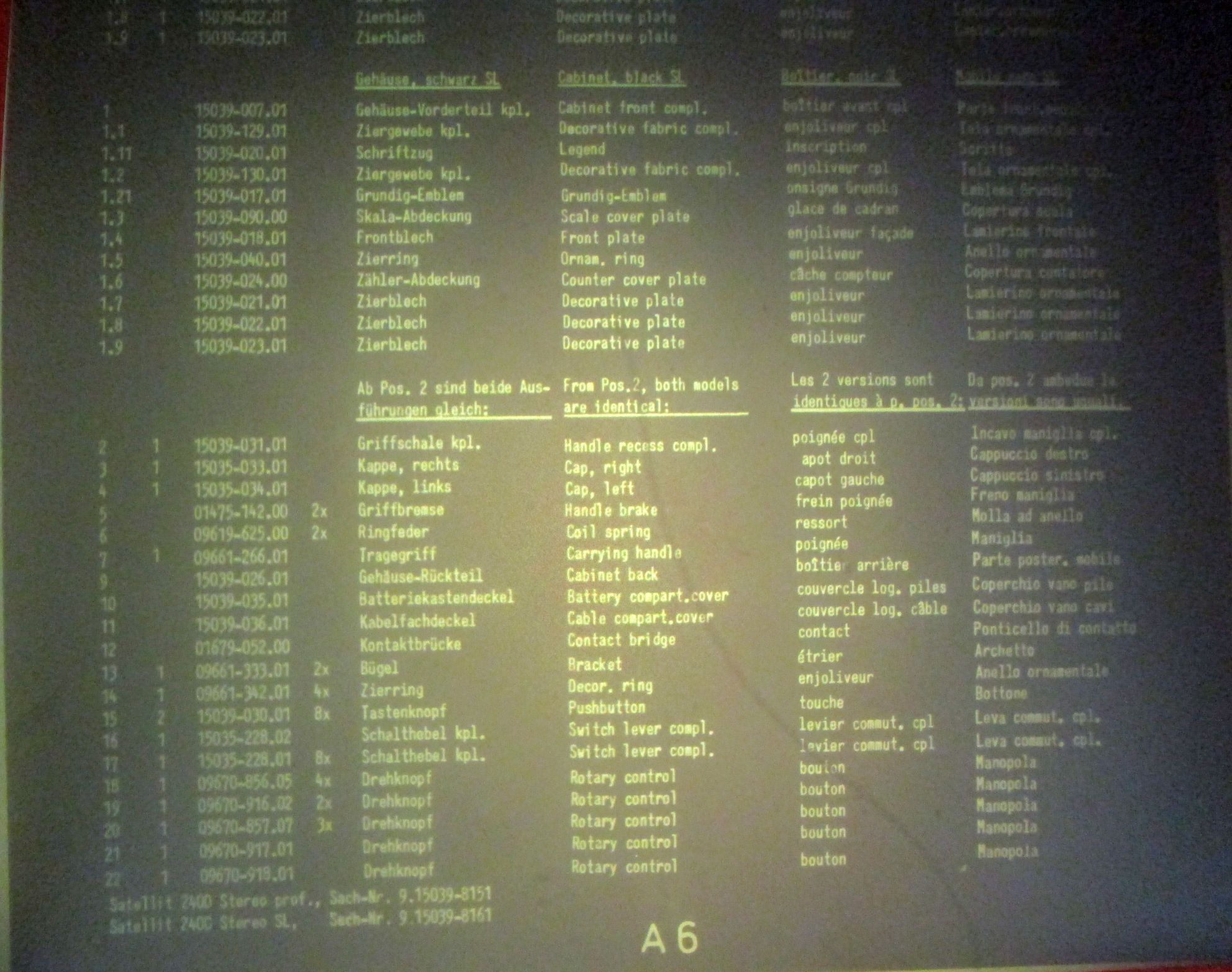

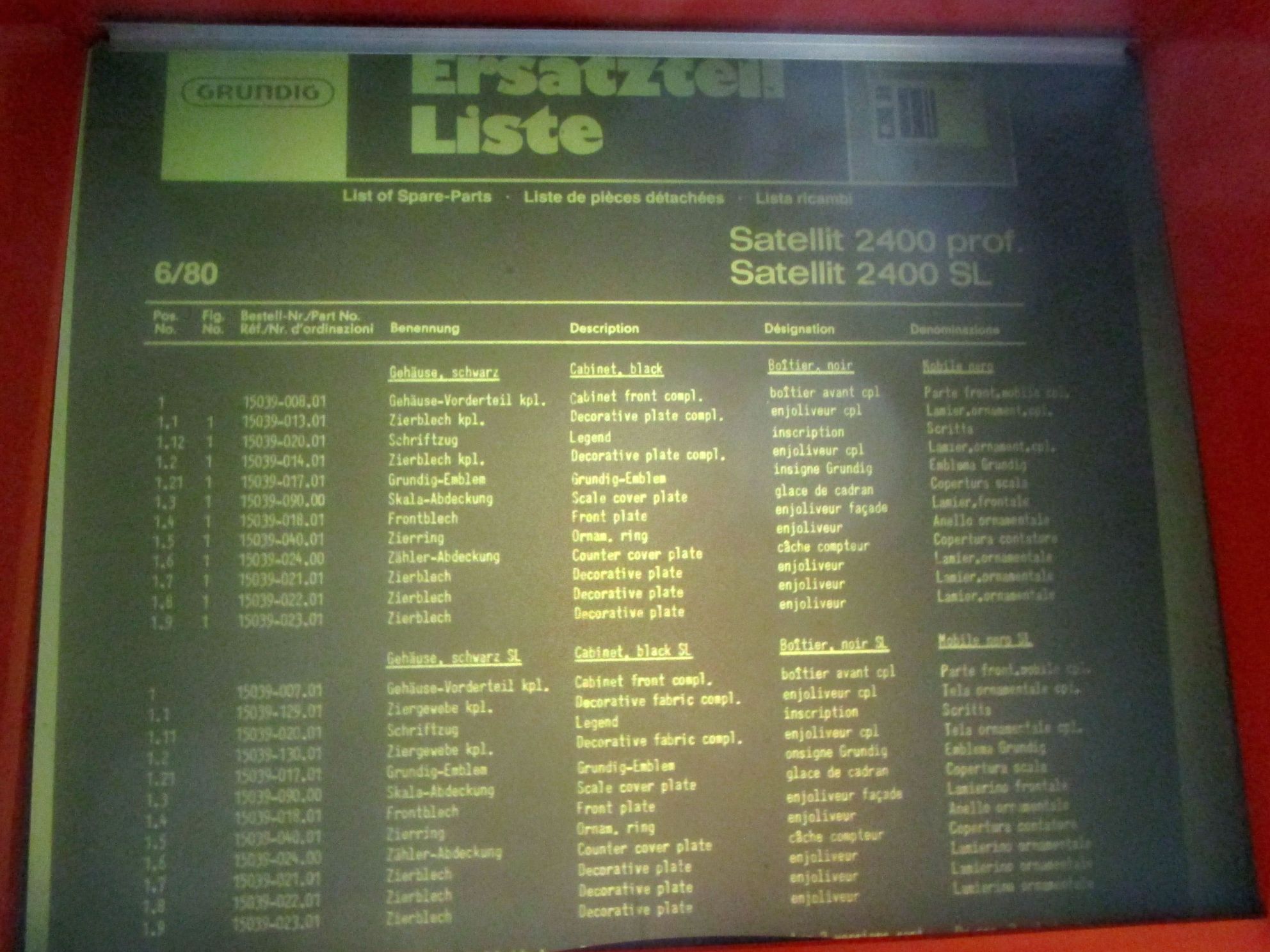

Satellit 2400; Grundig Radio- (ID = 73045) Radio
Grundig Radio-: Satellit 2400 [Radio] ID = 73045 933x594
Select picture or schematic to display from thumbnails on the right and click for download.
For model Satellit 2400, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1979–1982 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 27:
Main principle Superhet, double/triple conversion; ZF/IF 460/10700 kHz
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110-230; (4 × 1,5) Volt
Loudspeaker 4 Loudspeakers
Power out 14 W (unknown quality)
from Radiomuseum.org Model: Satellit 2400 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 530 x 290 x 120 mm / 20.9 x 11.4 x 4.7 inch
Notes SSB mit BFO, FM-Stereo. 6 FM-Presets mit Mehrgang-Wendelpotis ausgeführt (wie beim Satellit 3400).
Net weight (2.2 lb = 1 kg) 7.4 kg / 16 lb 4.8 oz (16.3 lb)
Collectors' prices
External source of data H.-E. Roeder

Model page created by Martin Bösch. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5973 models, 5177 with images and 4022 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Satellit 2400
Threads: 2 | Posts: 5
Hits: 2511     Replies: 0
grundig: 2400; Satellit, Lautsprecher
Karlheinz Fischer
02.Mar.12
  1

Mich erreichte eine E-Mail mit der Frage wo sich denn die vier Lautsprecher befinden, da nur zwei zu sehen sind.

Dazu hab ich ein Bild von einem gemacht.



Gruß

Fischer

Attachments


Hits: 2610     Replies: 3
grundig: 2400; Satellit, kein UKW und LCD-problem
Karlheinz Fischer
24.Feb.12
  1

2 Probleme

1> Alle AM´s guter Empfang, UKW rauscht leicht nur kein Sender hörbar.

2> LCD nur die untere hälfte lesber.



zu 1>

kein UKW-Empfang(nur leichtes Rauschen) auch nicht bei Festspeicherregler, Display bei verstellung keine Reaktion. Tastenschalter haben guten Kontakt.

zu 2>

LCD Anzeige nur im unteren hälfte , bei UKW-Frequenzänderung keine reaktion, bei AM zeigt sich eine Änderung der Frequenz aber auch nur untere hälfte ?

Es sind warscheinlich zwei Fehler vorhanden.

Hat jemand schon Erkentnisse mit diesen Symtomen gemacht, bevor ich lange Suchen muß ?;vorerst hab ich noch keine Messungen dazu unternommen. Es könnte sich auch um alte bekannte krankheiten handeln !

Für hilfreiche Antworten wäre ich Dankbar

mfG

Fischer





Wolfgang Bauer
25.Feb.12
  2

Sg. Herr Fischer,

Allgemein gültige Aussagen lassen sich ohne Messungen nicht machen.

Ein Versuch zu Punkt 1>

Haben Sie die 30 Volt Abstimmspannung an der Reglerplatte Stift STV302(7)?

MfG. WB.

Karlheinz Fischer
28.Feb.12
  3

Danke Herr Bauer für Ihren wertfollen Hinweis.

Rep.zu Punkt 1>

Nach längeren Messungen ist festgestellt worden das tatzächlich die 30V Abstimmspannung fehlte auch das UKW-Empfangsteil bekommt keine Spannung. Das zuständige IC TCA720 (DC-DC Aufwärtswandler) kann nicht Arbeiten weil es schon keine Versorgungsspannung ( PIN 1 ca.7,5 V ) vom Netzteil bekommt. Der Transistor GD361 im Netzteil liefert aber die Spannung von ca. 10V bis hin zur Reglerplatte.

Habe die 10 V Spannung vom Netzteil weg verfolgt, diese durchläuft mehere Schalter und Steckverbindungen und schließlich die Hauptplatte die oben/unten Beschichtet  und Durchkontaktiert ist.

Es lag eine Unterbrechung der Leiterbahn in diesen Bereich vor den ich aber nicht lokalisieren konnte da dieser schlecht zugänig war.

Die Unterbrechung hab ich mit einem Stück Draht gebrückt und beseitigt, UKW funktioniert nun wieder sehr gut, auch alle Spannungen sind ok.



mfG

K.H.Fischer





Karlheinz Fischer
28.Feb.12
  4

Rep. Punkt 2>

Ein freundlicher Leser Herr Walter Schmidt hat mir per E-Mail geschrieben.

Hallo Herr Fischer,
zum LCD-Problem kann ich einen Hinweis geben: Bei meinem Satellit 300 waren auch ganze Segmentreihen ausgefallen. Ich hatte mir ein neues LCD-Display beschafft: Gleicher Fehler. Im Endeffekt war es die Kontaktplatte aus leitendem Gummi, die schadhaft war. Wohl ein Alterungsproblem. Eine Reinigung der Kontaktflächen hatte nichts gebracht. Damals gab es noch Original-Ersatzteile: Mit einer neuen Kontaktplatte war alles wieder o.k.
Gruß, Walter Schmidt

Die Frequenzanzeige hab ich nun mal zerlegt um diesen Versuch wie oben beschrieben zu machen.









Nach einigen Versuchen diesen Fehler zu beseitigen, stellte sich noch kein Erfolg ein?

K.H.Fischer



Attachments


Grundig Radio-: Satellit 2400
