Satellit Amateur 205a

Satellit Amateur 205a; Grundig Radio- (ID = 72350) Radio Satellit Amateur 205a; Grundig Radio- (ID = 72351) Radio

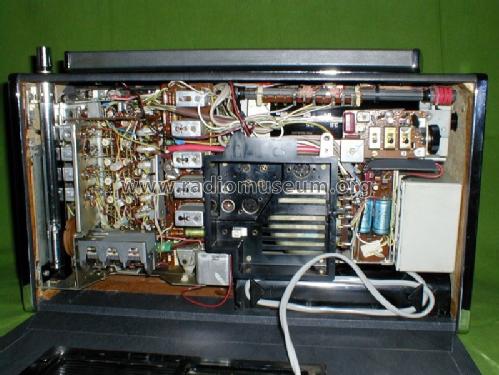

Satellit Amateur 205a; Grundig Radio- (ID = 274283) Radio Satellit Amateur 205a; Grundig Radio- (ID = 274284) Radio
Satellit Amateur 205a; Grundig Radio- (ID = 274286) Radio Satellit Amateur 205a; Grundig Radio- (ID = 341115) Radio

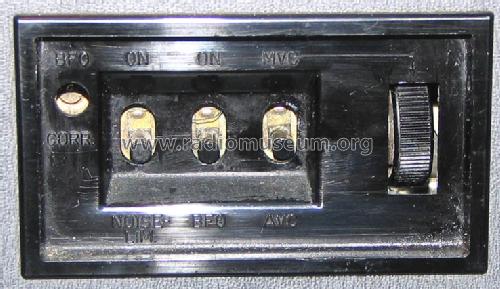

Satellit Amateur 205a; Grundig Radio- (ID = 341116) Radio Satellit Amateur 205a; Grundig Radio- (ID = 1481897) Radio
Satellit Amateur 205a; Grundig Radio- (ID = 1481903) Radio Satellit Amateur 205a; Grundig Radio- (ID = 1595696) Radio
Use red slider bar for more.
Satellit Amateur 205a; Grundig Radio- (ID = 72350) Radio
Grundig Radio-: Satellit Amateur 205a [Radio] ID = 72350 640x547
Select picture or schematic to display from thumbnails on the right and click for download.
For model Satellit Amateur 205a, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1967/1968 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 19:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 9 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, more than 2 x SW plus FM or UHF.
Details
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker 2 Loudspeakers
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Satellit Amateur 205a - Grundig Radio-Vertrieb, RVF,
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 410 x 250 x 120 mm / 16.1 x 9.8 x 4.7 inch
Notes

Wie Satellit 205a, jedoch mit fest eingebautem BFO, 6 Amateur-Bänder.

Grundig Satellit Amateur 205a ist erkennbar an den zwei Rückwandschrauben und zwei seitlichen Schrauben links und rechts neben dem Fenster der KW-Trommelskala.

Beim äusserlich ähnlichen Vorgängermodell Satellit Amateur 205 fehlen die Schrauben neben dem Skalenfenster, die Rückwand wird mit einer mittig angebrachten Schraube befestigt.

Beim Hochladen von Bildern das jeweils richtige Modell wählen!

Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Source of data Handbuch VDRG 1967/1968 / Radiokatalog Band 1, Ernst Erb
