Musikgerät Sono-Clock (sonoclock) a

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915951) Radio

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915954) Radio

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915957) Radio

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915959) Radio

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915960) Radio

Musikgerät Sono-Clock a ; Grundig Radio- (ID = 915961) Radio
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 1501394) Radio Musikgerät Sono-Clock a ; Grundig Radio- (ID = 1396711) Radio
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 1500855) Radio Musikgerät Sono-Clock a ; Grundig Radio- (ID = 419478) Radio
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 419482) Radio Musikgerät Sono-Clock a ; Grundig Radio- (ID = 419481) Radio
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 613364) Radio Musikgerät Sono-Clock a ; Grundig Radio- (ID = 777619) Radio
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 789942) Radio Musikgerät Sono-Clock a ; Grundig Radio- (ID = 789943) Radio
Use red slider bar for more.
Musikgerät Sono-Clock a ; Grundig Radio- (ID = 1501394) Radio
Grundig Radio-: Musikgerät Sono-Clock a [Radio] ID = 1501394 933x623

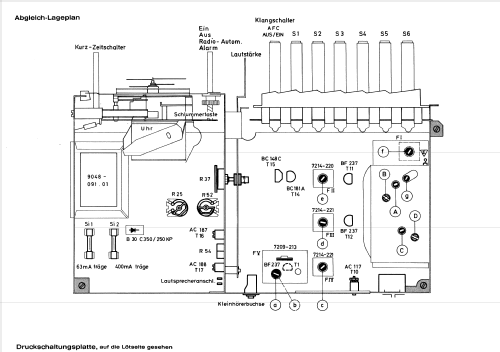

Select picture or schematic to display from thumbnails on the right and click for download.
For model Musikgerät Sono-Clock (sonoclock) a, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1968–1972 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: BF222 BF222 BF237 BF237 BF237 BC148 BC181 AC117 AC187 AC188 1N60 BB104 BB104 AA113 AA113 AA116 AA116 B30C350
Main principle Super-Heterodyne (Super in general); ZF/IF 10700 kHz
Tuned circuits 11 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11.5 cm = 4.5 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Musikgerät Sono-Clock a - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Clock ((Alarm-) Clock Radio).
Dimensions (WHD) 260 x 90 x 170 mm / 10.2 x 3.5 x 6.7 inch
Notes

Grundig Sono-Clock (a) ist ein netzbetriebener UKW-Rundfunkempfänger mit eingebauter Synchron-Schaltuhr (Uhrenradio).

6 UKW-Programmtasten, Gegentakt-Abstimmung, schaltbare AFC, Schaltbuchse für Kleinhörer.

Synchronuhr mit Weckeinrichtung (Rundfunk oder Weckton), Zifferblatt-Dauerbeleuchtung, Schlummertaste, Zeitschalter stufenlos bis 60 min.

Ausführung:

  • Kunststoff weiss mit dunkler Skala
  • Kunststoff schwarz mit heller Skala
  • Kunststoff rot mit heller Skala

Die Grosshandels-Kataloge bezeichnen das Modell durchgängig nur mit Sono-Clock was mit der Bezeichnung auf dem Boden der Geräte übereinstimmt. Die einzig bekannte Service-Anleitung (Reparaturhelfer) datiert von 1969 nennt das Modell Musikgerät sono-clock a.

Net weight (2.2 lb = 1 kg) 1.8 kg / 3 lb 15.4 oz (3.965 lb)
Collectors' prices
External source of data erb
Source of data Handbuch VDRG 1968/1969
Mentioned in Handbuch VDRG 1969/1970
Literature/Schematics (1) Handbuch VDRG 1970/1971
Literature/Schematics (2) Handbuch VDRG 1971/1972
Literature/Schematics (3) Handbuch für Rundfunk, Fernsehen, Phono 1968/69/70 (Thiele, Verlag Funk-Kurier)
Literature/Schematics (4) -- Original-techn. papers.
