• Land
• Deutschland / Germany

• Hersteller / Marke
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Jahr
• 1982/1983

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 206301

• • anderer Name: Grundig Portugal || Grundig USA / Lextronix

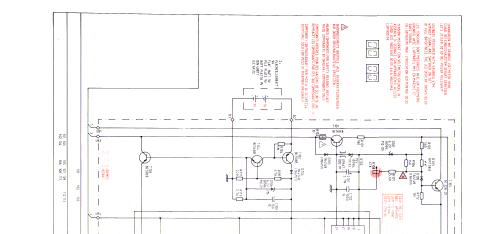

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 19

• Halbleiter
• BF240 BF241 BB104 or. BB204 TBA120S TDA1037 or. TDA1905 LM8361 BC548 BC558 BC338 BC328 1N4148 or. 1N4151 1N4001 SFD46 or. BAV20 ZTK33 CD4572 B40C500

• Hauptprinzip
• Superhet allgemein; ZF/IF 10700 kHz

• Wellenbereiche
• UKW-Gerät bzw. FM (keine weiteren Bänder).

• Spezialitäten
• Radio mit weiteren Funktionen

• Betriebsart / Volt
• Wechselstromspeisung / 2 Stützbatterien 2 x 9 & AC 220 - 230 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Belastbarkeit / Leistung
• 2.5 W (Qualität unbekannt)

• Material
• Plastikgehäuse (nicht Bakelit), Thermoplast

• von Radiomuseum.org

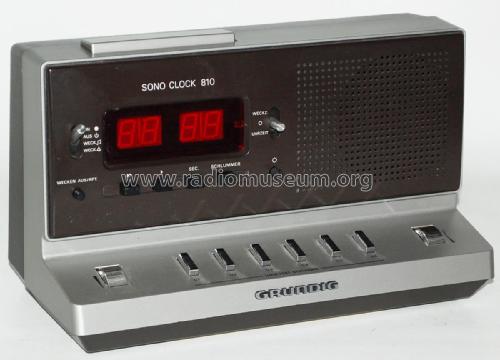

• Modell: SONO CLOCK 810 - Grundig Radio-Vertrieb, RVF,

• Form
• Tischgerät mit integrierter Uhr (Uhrenradio, Radiowecker).

• Abmessungen (BHT)
• 240 x 150 x 120 mm / 9.4 x 5.9 x 4.7 inch

• Bemerkung

• "Sprechendes" Uhrenradio (Service-Anleitung vom März 1982):

  • Wecken mit Sprache, anschliessend Musik oder Zweiton-Alarm-Signal
  • Sprachgenerator gibt auf Tastendruck die angezeigte Uhr- bzw. Weckzeit wieder
  • Ansage der eingegebenen Uhr- bzw. Weckzeit jeweils nach dem Beenden des Stellvorganges.
  • Zeitansage und Alarmton über eingebauten Lautsprecher, unabhängig von der Gerätelautstärke einstellbar
  • Automatische Helligkeitsregelung der 4stelligen Segmentziffern durch Fotowiderstand in Abhängigkeit von der Raumhelligkeit. Die Grundhelligkeit kann individuell stufenlos eingestellt werden
  • Wecken selbst bei Netzausfall durch zwei 9-Volt-Stützbatterien. Ansage der Uhr- oder Weckzeit auch bei Netzausfall durch Tastendruck
  • 6 UKW-Programmtasten

  Jeder Halbleitertyp ist einmal gelistet.

• Nettogewicht
• 1.4 kg / 3 lb 1.3 oz (3.084 lb)

• Literaturnachweis
• - - Manufacturers Literature (GRUNDIG Radios & Recorder 1982/83)

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Hans-Friedrich Völkening † 22.3.16 angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
