Super Color 8460

• Paese
• Germania

• Produttore / Marca
• Grundig (Radio-Vertrieb, RVF, Radiowerke)

• Anno
• 1975 ??

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 264464

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Immagini
• Schemi

Previous Next

Previous Next

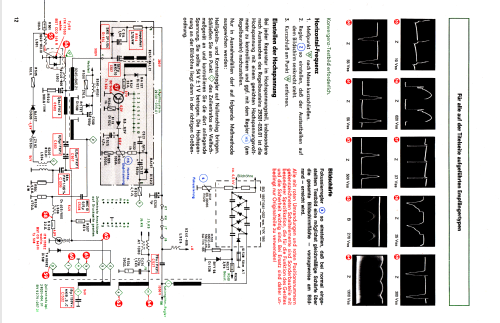

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 1

• Valvole
• A66-501X

• Numero di transistor
• A semiconduttori.

• Semiconduttori

• Principio generale
• Supereterodina (in generale)

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Particolarità
• Telecomando (con o senza filo)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 & AA: 4 x 1,5 for clock Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Super Color 8460 - Grundig Radio-Vertrieb, RVF,

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Dimensioni (LxAxP)
• 760 x 515 x 420 mm / 29.9 x 20.3 x 16.5 inch

• Annotazioni
• - 66cm Bildschirmdiagonale
  - Fernbedienung Telepilot 16
  - Kanalanzeige 2x7-Segment
  - Quarzuhr mit Gangreserve 4x1,5V Mignon (AA) Batterien in herausnehmbarem Fach auf der Rückseite
  - Uhr und Sendersuchlauf werden in grüner Schrift auf dem Bildschirm dargestellt
  - 16 Programmspeicher
  - Thyristorablenkung
  - Fernbedienung: Tele-Pilot 16.

• Autore
• Modello inviato da Daniel Burkei. Utilizzare "Proponi modifica" per inviare ulteriori dati.
