Taschen-Boy 202E

Taschen-Boy 202E; Grundig Radio- (ID = 113350) Radio

Taschen-Boy 202E; Grundig Radio- (ID = 2378858) Radio
Use red slider bar for more.
Taschen-Boy 202E; Grundig Radio- (ID = 113350) Radio

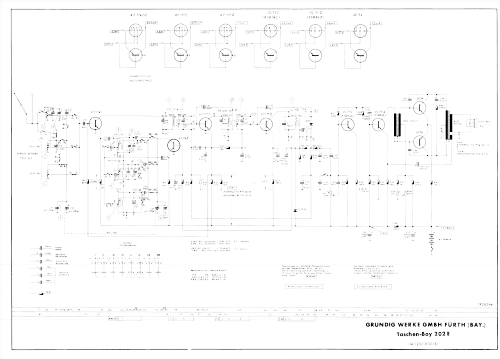

Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1962/1963 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: AF116 AF116 AF117 AF117 OC71 OC71 OC74 OC74 1N60
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast plus 2 Short Wave bands.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 9 cm = 3.5 inch
Power out 0.2 W (unknown quality)
from Radiomuseum.org Model: Taschen-Boy 202E - Grundig Radio-Vertrieb, RVF,
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 180 x 105 x 50 mm / 7.1 x 4.1 x 2 inch
Notes VDRG behauptet "gleiche techn. Daten wie 202". Das stimmt nicht ganz, denn der 202 verwendet einen weiteren AF116 als separaten Oszillator. Somit sind es hier 8 Transistoren.
Der Taschen Boy 202E hat gegenüber dem Taschen Boy 202 anstelle der Langwelle zwei Kurzwellenbereiche und ist mit einer Teleskopantenne ausgestattet (anstatt Wurfantenne).
Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)
Price in first year of sale 172.00 DM
Source of data Handbuch VDRG 1962/1963 / Radiokatalog Band 1, Ernst Erb
