Transist T-6

Transist T-6; Grundig Radio- (ID = 917594) Radio

Transist T-6; Grundig Radio- (ID = 917596) Radio

Transist T-6; Grundig Radio- (ID = 917598) Radio

Transist T-6; Grundig Radio- (ID = 917600) Radio

Transist T-6; Grundig Radio- (ID = 917630) Radio

Transist T-6; Grundig Radio- (ID = 917631) Radio
Transist T-6; Grundig Radio- (ID = 917568) Radio Transist T-6; Grundig Radio- (ID = 917569) Radio
Transist T-6; Grundig Radio- (ID = 917573) Radio
Use red slider bar for more.
Transist T-6; Grundig Radio- (ID = 917568) Radio

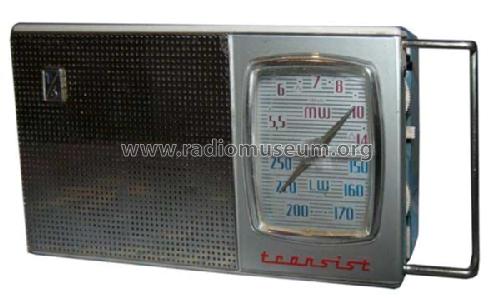

Grundig Radio-: Transist T-6 [Radio] ID = 917568 600x361
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transist T-6, Grundig (Radio-Vertrieb, RVF, Radiowerke):
Bild von Klaus Müller.

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1959/1960 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: OC44 OC45 OC45 OC71 OC74 or. OC72 OC74 or. OC72 OA70 OA70
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.1 W (unknown quality)
from Radiomuseum.org Model: Transist T-6 - Grundig Radio-Vertrieb, RVF,
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 150 x 90 x 40 mm / 5.9 x 3.5 x 1.6 inch
Notes Paralleltype zu Taschen-Transistor-Boy II/59.
Wahrscheinlich gefertigt für Weltfunk, Quelle oder div. Händlerringe usw.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.



All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 6070 models, 5290 with images and 4087 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Grundig Radio-: Transist T-6
Threads: 1 | Posts: 7
Hits: 1576     Replies: 6
Unbekanntes Radio Transist T/6
Wolfgang Bauer
21.Jan.11
  1


Im admin.de kanm eine Anfrage über ein unbekanntes Gerät "Transist T/6.
Die Bestückung ist OC44, OC45, OC45, OC71, OC74 oder OC72, OC74 oder OC72.
Innen findet sich der Hinweis: made in W.-Germany.
Es gibt auch noch die Original Gebrauchsanweisung, aus der aber auch kein Hersteller hervorgeht.


Kennt jemand den Hersteller? Dann kann das Modell angelegt werden.

MfG. WB.


Hans M. Knoll
21.Jan.11
  2

Hallo Wolfgang.



Das Innenleben ist 100% von Grundig. Zum Modell weis ich im Moment (noch) nichts.

Dass die LW eingebaut ist, deutet auf GB oder Frankreich hin. In "D" war zu der Zeit im Taschenradio nur MW anzutreffen.

 Dass der Name "Transist" bei Grundig bekannt war sieht manhier:

Gruss Knoll

Bernhard Nagel
21.Jan.11
  3

Hallo Herr Bauer und Herr Knoll,

von der Erscheinung, den Wellenbereichen LW+MW und der Bedienaufteilung könnte das gezeigte "Transist" Radio dem Taschen-Transistor-Boy 59 entsprechen. Selbst der seitlich (herausziehbare?) Bügel ist vorhanden.

Leider liegen zum TTB 59 keine "realen" Fotos des Inneren vor.

Grüsse
Bernhard Nagel

Hans M. Knoll
21.Jan.11
  4

Hallo Herr Nagel.

Ich habe mir die Schaltung des Taschen- Transistor-Boy 59/II angesehen,

Der hat ja die LW, die Schaltung sehe ich als richtig an, wenn ich auch nur das Innenleben vom gefragten Modell sehen kann.



Der Batterienhalter ist orig, vom Ta.Tr.Boy 58

Mal sehen was noch kommt, der Weg ist vorgezeichnet.



knoll

Wolfgang Bauer
21.Jan.11
  5

Ich denke, das war ein Volltreffer.

Beim Transistor Boy 59 ist sowohl auf der Titelseite der Schaltpläne der Name "Transist" als auch bei den Schaltplänen der Seillauf des Transist  angegeben.

Aber warum steht nicht Grundig auf dem Gerät?

Liebe Grüße WB.

Hans M. Knoll
21.Jan.11
  6

Hallo Wolfgang.



Grundig hat fuer Gott und die Welt Radios gebaut. Weltfunk, Quelle,Haendlerringe usw.



gruss hans

Wolfgang Bauer
21.Jan.11
  7


Danke an Herrn Knoll und Herrn Nagel für die schnelle Identifizierung des Gerätes.

Das Modell ist nun im RM.org angelegt. ==> Grundig Transist T/6.
Der Beitrag wurde von mir zur Modellseite verschoben.

MfG. WB.


Grundig Radio-: Transist T-6
End of forum contributions about this model
