Transistor-Box 201

• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke)

• Year
• 1961–1964

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 2139

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

• Picture

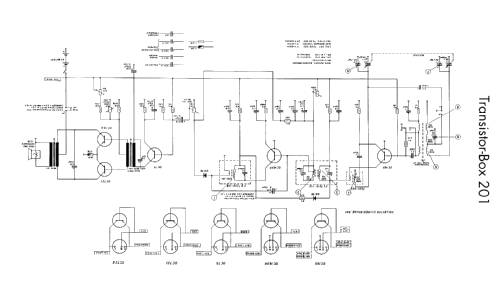

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 5

• Semiconductors
• OC169 OC169 OC71 OC72 OC72 OA70 OA70

• Main principle
• Superheterodyne (common); ZF/IF 460 kHz

• Tuned circuits
• 5 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage

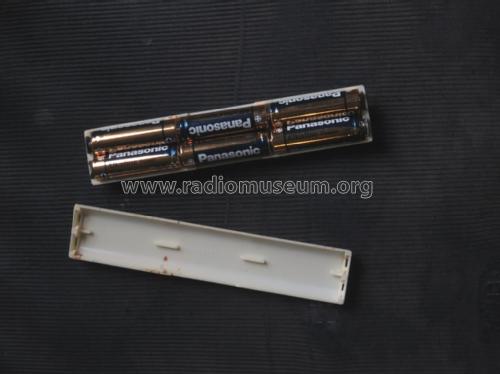

• Dry Batteries / 6 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11.5 cm = 4.5 inch

• Power out
• 0.2 W (unknown quality)

• Material
• Various materials

• from Radiomuseum.org
• Model: Transistor-Box 201 - Grundig Radio-Vertrieb, RVF,

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 170 x 130 x 70 mm / 6.7 x 5.1 x 2.8 inch

• Notes

• Gegentakt-Endstufe; Planetentrieb-Abstimmung.

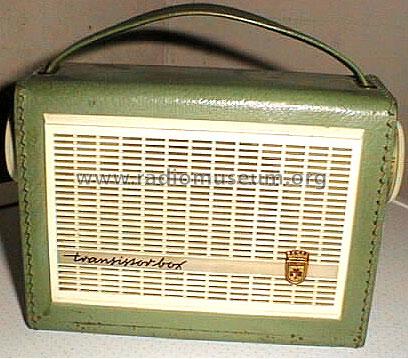

  Ledergehäuse mit Kunstoffeinsatz (elfenbeinfarben) an der Frontseite.
  In lindgrün, azaleenrot und kaffeebraun. (Grundig Revue August 1961).

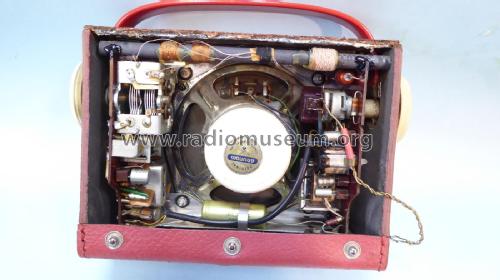

  Transistoren gesteckt in Fassungen.
  Abweichend vom Schaltplan ist teilweise Bestückung mit AF117 statt OC169 möglich.

  Generell neigt diese Transistor-Bauform zu Ausbildung von Zinnfasern (Tin Whisker), die zu inneren Elektrodenschlüssen gegen das Transistor-Gehäuse führt.

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Price in first year of sale
• 102.00 DM

• Source of data
• HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb

• Picture reference
• Das Modell ist im «Radiokatalog» (Erb) abgebildet.
