Transistor-Netzteil TN14

Transistor-Netzteil TN14; Grundig Radio- (ID = 322975) Power-S
Transistor-Netzteil TN14; Grundig Radio- (ID = 2487574) Power-S Transistor-Netzteil TN14; Grundig Radio- (ID = 2487575) Power-S
Transistor-Netzteil TN14; Grundig Radio- (ID = 2487576) Power-S Transistor-Netzteil TN14; Grundig Radio- (ID = 2089548) Power-S
Transistor-Netzteil TN14; Grundig Radio- (ID = 2175156) Power-S Transistor-Netzteil TN14; Grundig Radio- (ID = 2576850) Power-S
Transistor-Netzteil TN14; Grundig Radio- (ID = 2576851) Power-S Transistor-Netzteil TN14; Grundig Radio- (ID = 2576852) Power-S
Use red slider bar for more.
Transistor-Netzteil TN14; Grundig Radio- (ID = 2487574) Power-S
Grundig Radio-: Transistor-Netzteil TN14 [Power-S] ID = 2487574 1400x1866
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transistor-Netzteil TN14, Grundig (Radio-Vertrieb, RVF, Radiowerke):

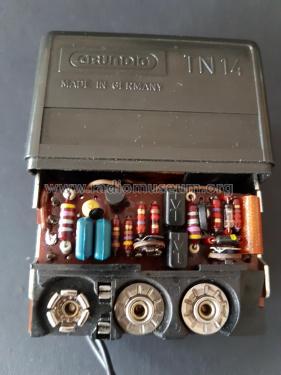

Eigene Aufnahme vom 23.2.2020

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1969–1972 Category: Power supply/conditioner or battery or charger
Semiconductors (the count is only for transistors) 3: BC181 AD161 AD161 B40C600
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Transistor-Netzteil TN14 - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Chassis only or for «building in»
Notes

Stabilisiertes Netzteil für Grundig Satellit 210 / Satellit Transistor 6001, C4000 und einigen Ocean Boys. Erlaubt das Aufladen des Dryfit-476-Akkumulators.

Siehe auch Nachfolger TN14b mit abweichender Schaltung.

Price in first year of sale 64.00 DM
Mentioned in -- Schematic

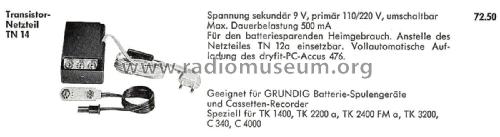

Literature/Schematics (1) Handbuch VDRG 1969/1970
Literature/Schematics (2) Handbuch VDRG 1970/1971 (und VDRG Hdb. 1971/72)

Model page created by Bernhard Nagel. See "Data change" for further contributors.
