• Pays
• Allemagne

• Fabricant / Marque
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Année
• 1976/1977

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 121132

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 1

• Lampes / Tubes
• A31-410W or A31-120W

• No. de transistors
• 17

• Semi-conducteurs
• AF279 AF280 AF106 AF109 BF109 BF457 BC238 BD135 BD136 BC238 BCY85 BC238 BD137 PT2014 BC232 BC238 BD237 TBA120U TBA1440 TBA820 SN76001 TD041 BA157 ON328 BB105 TD129 BA243 B25C2200

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900 kHz

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant

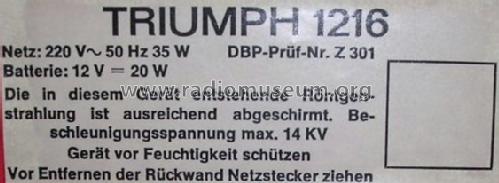

• Secteur et Piles (tous types). / 220 / 12 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 1 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Triumph 1216 - Grundig Radio-Vertrieb, RVF,

• Forme
• Portative > 20 cm (sans nécessité secteur)

• Dimensions (LHP)
• 300 x 260 x 270 mm / 11.8 x 10.2 x 10.6 inch

• Remarques

• Grundig Triumph 1216;
  31 cm Portable s/w TV, VHF-/UHF-Tuner nach CCIR B/G, vier Sensortasten, eingebaute Teleskopantenne, 1 Tyristor, 7 ICs, 33 Dioden, Leistungsaufnahme 35/20 Watt, Kopfhöreranschluss.
  Gehäusefarben weiß,rot und gelb.

• Poids net
• 7.5 kg / 16 lb 8.3 oz (16.52 lb)

• Littérature
• Handbuch RFP 1976/77 S.62 (Thiele)

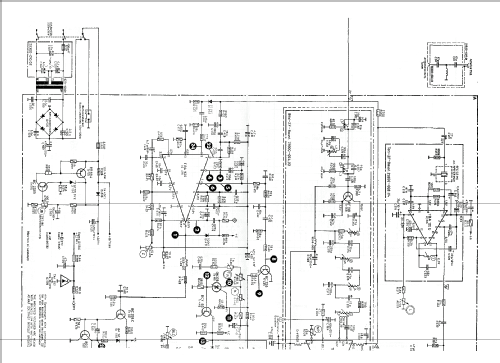

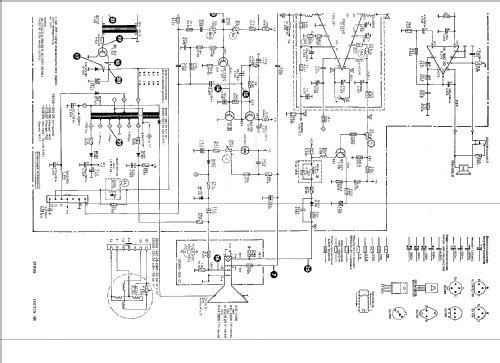

• Schémathèque (1)
• -- Original-techn. papers.

• Auteur
• Modèle crée par d'un membre de A. Voir les propositions de modification pour les contributeurs supplémentaires.
