• Land
• Deutschland / Germany

• Hersteller / Marke
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Jahr
• 1968 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 285299

• • anderer Name: Grundig Portugal || Grundig USA / Lextronix

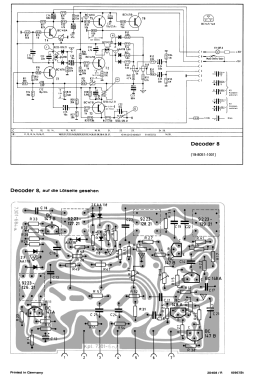

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 21

• Halbleiter
• AF106 BF243 BF237 BF237 BF237 BF238 BF238 BC148 BC148 BC108 BC108 AD161 AD161 AD162 AD162 BC148 BC148 BC147 BC147 BC147 BC147 1N60 AA119 AA113 AA113 0310 0310 B30C350

• Hauptprinzip
• Superhet allgemein; ZF/IF 460/10700 kHz

• Anzahl Kreise
• 7 Kreis(e) AM     13 Kreis(e) FM

• Wellenbereiche
• Langwelle, Mittelwelle, Kurzwelle und UKW.

• Betriebsart / Volt
• Wechselstromspeisung / 110; 130; 220; 240 Volt

• Lautsprecher
• - Dieses Modell benötigt externe(n) Lautsprecher.

• Belastbarkeit / Leistung
• 10 W (sinus/unverzerrt)

• Material
• Spezielles Material - in den Bemerkungen beschrieben.

• von Radiomuseum.org

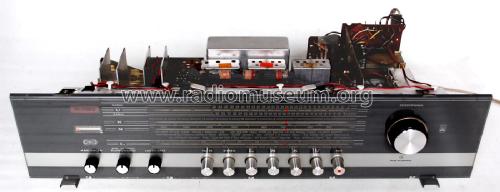

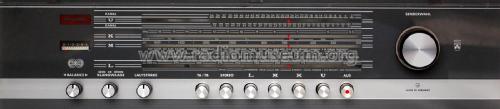

• Modell: Volltransistor-Einbau-Chassis 8053 - Grundig Radio-Vertrieb, RVF,

• Form
• Chassis - Einbaugerät

• Abmessungen (BHT)
• 580 x 150 x 220 mm / 22.8 x 5.9 x 8.7 inch

• Bemerkung

• Grundig lieferte dieses Volltransistor-Einbau-Chassis 8053 mit integriertem Stereo-Decoder Typ 8 für zahlreiche Rosita-Modelle. Es entspricht dem Grundchassis CS155MS.

  Der Tonmöbel-Hersteller Rosita (Paderborn Schloss-Neuhaus) zeigt dieses Chassis ab 1968 bis 1971 in vielen Modellen (Musik-Truhen u. Konzertschränke).

  Einige Rosita-Modelle mit Einbau-Chassis 8053:
  Onyx 68, Onyx 69, Speyer 70, Amsterdam de Luxe 70,  Ulm 70, Worms 70,  Würzburg 70, Salzburg 70, Paderborn 70, Kronjuwel 70, Regensburg 70, Onyx 70;
  Kronjuwel 71, Onyx 71, Speyer 71, Salzburg 71, Worms 71,
  Regensburg 71, Speyer 71, Würzburg 71, Paderborn 71.

• Nettogewicht
• 5.5 kg / 12 lb 1.8 oz (12.115 lb)

• Literatur/Schema (1)
• -- Original-techn. papers.

• Autor
• Modellseite von Jürgen Küting angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
