• Country
• Germany

• Manufacturer / Brand
• Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

• Year
• 1965/1966

• Category
• Television Receiver (TV) or Monitor

• Radiomuseum.org ID
• 110812

• • alternative name: Grundig Portugal || Grundig USA / Lextronix

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 10

• Valves / Tubes
• EF85 ECH84 PCH200 EL95 PFL200 PCL85 PL500 PY88 DY86 A59-11W or A59-12W

• Number of Transistors
• 9

• Semiconductors
• AF139 AF139 AF109 AF106 AF106 AF121 AF121 AF121 AC126 BA110 OA81 OA85 OA90 OA91 AA111 V40C1 DZ68 BY100 or. OY241

• Main principle
• Superhet with RF-stage

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Details
• Remote Control (with wire or wireless)

• Power type and voltage
• AC/DC-set / 220 Volt

• Loudspeaker
• 2 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org
• Model: Zauberspiegel T610 - Grundig Radio-Vertrieb, RVF,

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 730 x 510 x 420 mm / 28.7 x 20.1 x 16.5 inch

• Notes

• Grundig Zauberspiegel T610 ist ein s/w 59 cm Fernsehempfänger für VHF Band I/III und UHF. 6-Programm-Schnellwahl durch Einknopf-Monomat-Aggregat, 3-fach Diodenabstimmung des VHF-Tuners, Leitungskreis-Abstimmung bei UHF, Speicherautomatik.

  Klangtaste, Anschluss für Fernregler II für Helligkeit und Lautstärke.

  Lautsprecher: 2, vorn; perm.-dyn., 60 mm Ø, seitlich; perm.-dyn., 176 x 126 mm, oval

  Gehäuse: Edelholz mitteldunkel, hochglanzpoliert oder Nußbaum natur, mattiert; mit frontalem Jalousieverschluß mit Sperrschloß; wahlweise mit Anschraubbeinen B oder Fuß-gestell M lieferbar.

  Jeder Diodentyp ist einmal gelistet.

• Net weight (2.2 lb = 1 kg)
• 37 kg / 81 lb 8 oz (81.498 lb)

• Source of data
• Handbuch VDRG 1965/1966

• Mentioned in

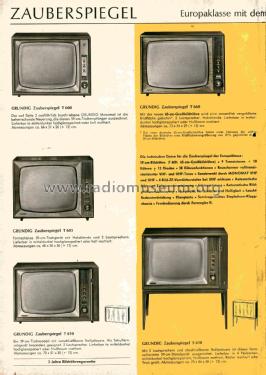

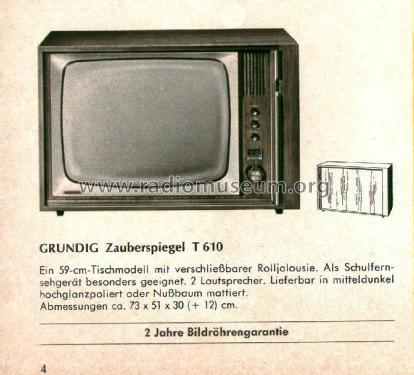

• -- Original prospect or advert (Grundig Katalog 1965 - Schaufenster - Seite 4)

• Literature/Schematics (1)
• -- Original-techn. papers. (Original Grundig schematic.)

• Literature/Schematics (2)
• Handbuch RFP 1965/66 S.37

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
