Zauberspiegel T700

Grundig (Radio-Vertrieb, RVF, Radiowerke); Fürth/Bayern

Données
Forum
Images
Collections

  • Année
  • 1966/1967
  • Catégorie
  • Récepteur de télévision ou moniteur
  • Radiomuseum.org ID
  • 112491
    • alternative name: Grundig Portugal || Grundig USA / Lextronix

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 10
  • No. de transistors
  • 9
  • Principe général
  • Super hétérodyne avec étage HF; FI/IF 38900 kHz
  • Gammes d'ondes
  • VHF/UHF (voir details en note)
  • Particularités
  • Télécommande par HF ou fil
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 220 Volt
  • Haut-parleur
  • HP dynamique oval à aimant permanent
  • Puissance de sortie
  • 2.5 W (qualité inconnue)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: Zauberspiegel T700 - Grundig Radio-Vertrieb, RVF,
  • Forme
  • Modèle de table avec boutons poussoirs.
  • Dimensions (LHP)
  • 680 x 500 x 390 mm / 26.8 x 19.7 x 15.4 inch
  • Remarques

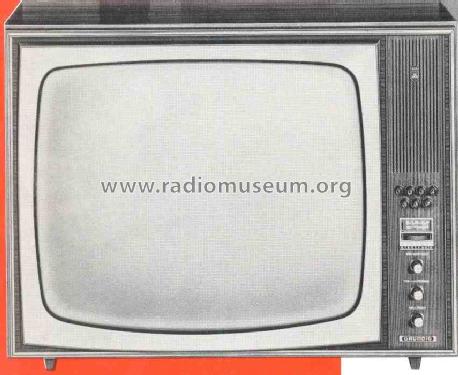

  • Grundig Zauberspiegel T700 ist ein s/w 59 cm Fernsehempfänger. Monomat electronic Programmspeicher für 7 VHF/UHF Programme, per Tasten wählbar.

    Anschluss für Fernbedienung Fernregler II.

    Der Katalog RFP 1966/67 und teilweise auch Schaltpläne nennen irrtümlich einen Transistor AF173 (letzte Bild-ZF-Stufe), was ein Fehler ist. Tatsächlich wird der Typ BF173 verwendet.

    Black/white television with VHF and UHF. 23-inch 110° deflection picture tube.

  • Poids net
  • 32 kg / 70 lb 7.8 oz (70.485 lb)
  • Littérature

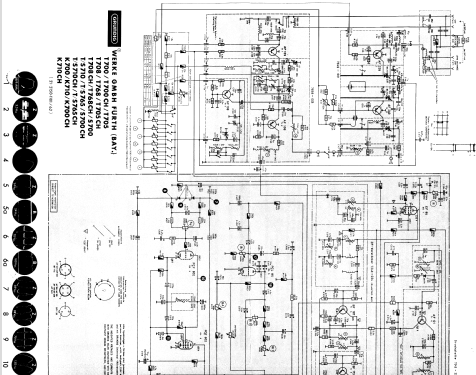

  • -- Original-techn. papers. (Original Grundig circuit diagram)
  • Schémathèque (1)

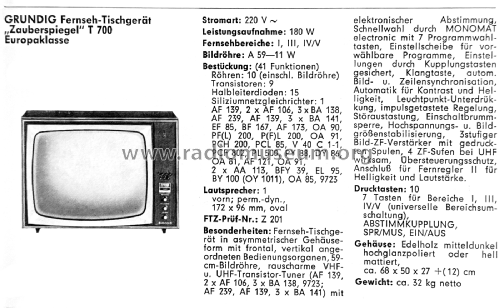

  • Handbuch RFP 1966/67 S.37 (Thiele)
  • Auteur
  • Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.
