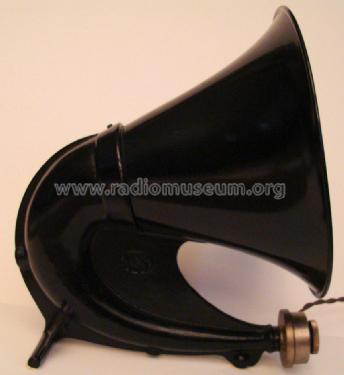

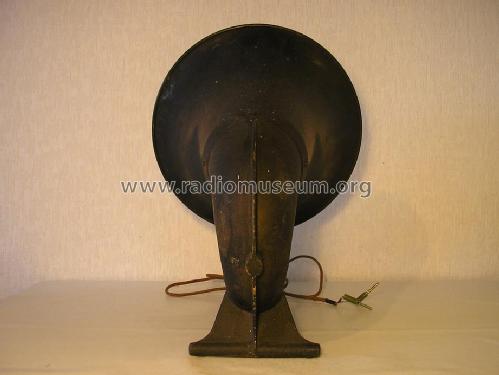

Trichterlautsprecher L5

Trichterlautsprecher L5; Hagenuk N&K, (ID = 1307613) Speaker-P
Trichterlautsprecher L5; Hagenuk N&K, (ID = 2187218) Speaker-P Trichterlautsprecher L5; Hagenuk N&K, (ID = 2187216) Speaker-P
Trichterlautsprecher L5; Hagenuk N&K, (ID = 2187217) Speaker-P Trichterlautsprecher L5; Hagenuk N&K, (ID = 64807) Speaker-P
Trichterlautsprecher L5; Hagenuk N&K, (ID = 73243) Speaker-P Trichterlautsprecher L5; Hagenuk N&K, (ID = 134718) Speaker-P
Trichterlautsprecher L5; Hagenuk N&K, (ID = 134719) Speaker-P Trichterlautsprecher L5; Hagenuk N&K, (ID = 134720) Speaker-P
Trichterlautsprecher L5; Hagenuk N&K, (ID = 151707) Speaker-P Trichterlautsprecher L5; Hagenuk N&K, (ID = 491299) Speaker-P
Use red slider bar for more.
Trichterlautsprecher L5; Hagenuk N&K, (ID = 2187218) Speaker-P

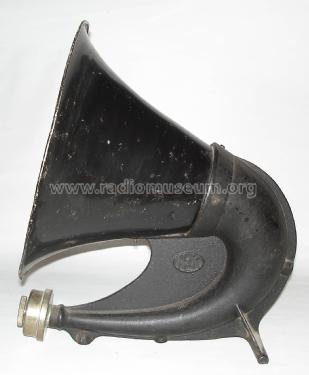

Hagenuk N&K,: Trichterlautsprecher L5 [Speaker-P] ID = 2187218 1400x1697
Select picture or schematic to display from thumbnails on the right and click for download.
For model Trichterlautsprecher L5, Hagenuk (N&K), Hanseatische App.bau-Ges., Neufeldt & Kuhnke, Nordmark

Country:  Germany
Manufacturer / Brand:  Hagenuk (N&K), Hanseatische App.bau-Ges., Neufeldt & Kuhnke, Nordmark
Year: 1925–1930 Category: Loudspeaker, headphone or earphone
Details
Power type and voltage No Power needed
Loudspeaker Horn / Ø 30 cm = 11.8 inch
Power out
from Radiomuseum.org Model: Trichterlautsprecher L5 - Hagenuk N&K, Hanseatische App.
Material Metal case
Dimensions (WHD) 300 x 400 x 340 mm / 11.8 x 15.7 x 13.4 inch
Notes

Trichter-LS, stark gekrümmt, hinten und vorne aufsitzend . Material: Gusseisen, Endtrichter Alu. 2000 Ohm. Feineinstellung durch Rändelrad, welches den Abstand (Luftspalt) zwischen Magnetsystem und Membran verändert.

Wird 1925 in der Werbung als "Große Weihnachtsüberraschung" angeboten.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Price in first year of sale 28.00 RM
Collectors' prices
Source of data Radio-Diehr, Berlin, 1928/1929 / Radiokatalog Band 1, Ernst Erb
Mentioned in Arlt's grosser Radiokatalog 1930 ("Der deutsche Rundfunk" 1925, H.51)


All listed radios etc. from Hagenuk (N&K), Hanseatische App.bau-Ges., Neufeldt & Kuhnke, Nordmark
Here you find 169 models, 132 with images and 69 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hagenuk N&K,: Trichterlautsprecher L5
Threads: 1 | Posts: 3
Hits: 1782     Replies: 2
hagenuk: L5 ; Trichterlautsprecher
Siegmar Mey
01.Jan.12
  1

Hallo Sammlerkollegen,

wer kann mir bitte sagen welcher Unterschied zwischen dem L5 und L7 besteht. Hier auf den Fotos ist kein Unterschied feststellbar. Oder ist das Bild beim L7 evtl. falsch angelegt? Ich habe selbst so einen Lautsprecher, kann Diesen aber nicht so richtig zuordnen.

Viele Grüße

S.M

Konrad Birkner † 12.08.2014
01.Jan.12
  2

der L5 stimmt, der L7 ist schlanker und hat nicht diese merkwürdige Fläche auf der Innenseite des Bogens.

Bilder wurden verschoben.

Siegmar Mey
01.Jan.12
  3

Danke, Herr Birkner für die Erklärung und Berichtigung.

Es wäre gut, noch ein Foto vom L7 zu bekommen.

MfG

S.M


Hagenuk N&K,: Trichterlautsprecher L5
End of forum contributions about this model
