Super Skyrider SX-28A ( AN/GRR-2 )

Super Skyrider SX-28A ; Hallicrafters, The; (ID = 18386) Receiver-C

Super Skyrider SX-28A ; Hallicrafters, The; (ID = 18387) Receiver-C

Super Skyrider SX-28A ; Hallicrafters, The; (ID = 18388) Receiver-C

Super Skyrider SX-28A ; Hallicrafters, The; (ID = 99811) Receiver-C
Super Skyrider SX-28A ; Hallicrafters, The; (ID = 64940) Receiver-C Super Skyrider SX-28A ; Hallicrafters, The; (ID = 30516) Receiver-C

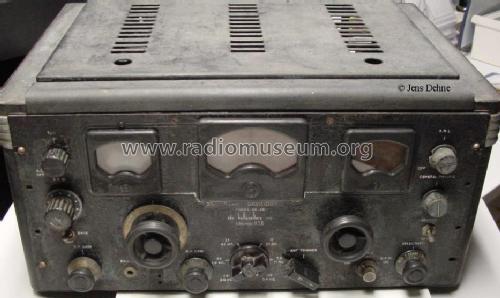

Super Skyrider SX-28A ; Hallicrafters, The; (ID = 30517) Receiver-C Super Skyrider SX-28A ; Hallicrafters, The; (ID = 30515) Receiver-C
Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703719) Receiver-C Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703720) Receiver-C
Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703721) Receiver-C Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703724) Receiver-C
Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703725) Receiver-C Super Skyrider SX-28A ; Hallicrafters, The; (ID = 703727) Receiver-C
Use red slider bar for more.
Super Skyrider SX-28A ; Hallicrafters, The; (ID = 64940) Receiver-C
Hallicrafters, The;: Super Skyrider SX-28A [Receiver-C] ID = 64940 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model Super Skyrider SX-28A ( AN/GRR-2 ), Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX

Country:  United States of America (USA)
Manufacturer / Brand:  Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
Year: 1944–1946 Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 15: 1853 6SK7 6SA7 6SA7 6B8 6AB7 6H6 6L7 6SK7 6B8 6J5 6SC7 6V6GT 6V6GT 5Z3
Main principle Superhet with RF-stage; ZF/IF 455 kHz
Wave bands Broadcast plus more than 2 Short Wave bands.
Details
Power type and voltage Line / Storage batteries (perhaps also batteries) / 105-125 / 6 Volt
Loudspeaker - This model requires external speaker(s).
Power out 8 W (unknown quality)
from Radiomuseum.org Model: Super Skyrider SX-28A - Hallicrafters, The; Chicago,
Material Metal case
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 521 x 254 x 375 mm / 20.5 x 10 x 14.8 inch
Notes

Coverage: 0.55-1.6, 1.6-3, 3-5.8, 5.8-11, 11-21, 21-43 MHz, XTAL-IF-Filter, DC Operation also by a 6 Volts Storage Battery and "B" Batteries or Vibrapack. Same as SX-28 except added permeability tuned higher Q Inductors in front end. Manly produced for armed forces purposes, exported in large quantities to the former USSR for the war effort. Inductors and trimmers for each band were mounted on small, individual chassis for easy removal.  Table speaker = PM-23, or console speaker = R-12.

Also produced in rack mount edition.

Net weight (2.2 lb = 1 kg) 34 kg / 74 lb 14.2 oz (74.89 lb)
Price in first year of sale 223.00 $
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Communications Receivers
Circuit diagram reference Rider's Perpetual, Volume 16 = ca. 1948 and before
Mentioned in Shortwave Receivers - Past & Present (3rd ed.)


All listed radios etc. from Hallicrafters, The; Chicago, IL and Arlington/Grand Prairie, TX
Here you find 816 models, 435 with images and 387 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Hallicrafters, The;: Super Skyrider SX-28A
Threads: 1 | Posts: 4
Hits: 1861     Replies: 3
hallicraft: Hallicrafters SX 28
Jens Dehne
04.Nov.03
  1

Hallo in die Runde !

Hat jemand einen Kurzwellenempfänger "Hallicrafters SX 28" in seinem Besitz ?

Mich würde ein Bild der Frontansicht und der Rückwand interessieren, um Originalität wiederherstellen zu können. Auch über eine Abgleichanweisung und einen gut lesbaren Schaltplan würde ich mich freuen.

Viele Grüße aus Erfurt

Jens Dehne

Eilert Menke
05.Nov.03
  2

Hallo Herr Dehne,

der Schaltplan ist beim Gerät hinterlegt. Mit einer Abgleichanweisung kann ich Ihnen leider nicht weiterhelfen.

Die Version "SX-28" entstand bereits 1941, ursprünglich als Amateurfunk-Empfänger. Eine große Anzahl dieser auch "Super Skyrider" bezeichneten Geräte wurde im Rahmen des US Leih- und Pachtgesetzes (Lend-Lease Act) zur Unterstützung der Anti-Hitler-Koalition in die Sovjetunion verschifft und dort lange Zeit zu millitärischen Zwecken genutzt. Später gelangten sie auch an die dortigen Amateure. Aus der UdSSR wird sicher auch Ihr Gerät stammen. Viele Geräte wurden dort auf russische Röhren umgerüstet.

Die "A"-Version wurde im Zeitraum von 1944 bis 1945, hauptsächlich für die US-Regierung produziert. Die ZF liegt wie bei fast allen US-Einfachsupern bei 455 KHz.

Frequenzbereich 550 - 43000 KHz, Betriebsarten AM und CW mit BFO, Abmessungen 521 x 254 x 375 mm, Gewicht 34 Kg. Der zugehörige externe Lautsprecher hat die Typenbezeichnung PM-23 (nach Fred Osterman).

Bei Ihrem Gerät scheinen der Antennentrimm-Knebel und wahrscheinlich auch die zwei Knöpfe oben links und rechts neben den Anzeigen nicht original zu sein. Nach einer mir vorliegenden Skizze müßten diese vielmehr den unteren Knöpfen entsprechen. Die Schalter sowie die Knöpfe der Hauptabstimmung und Bandspreizung sind auf jeden Fall original. Die DIN-Buchse in der Rückwand hat dort nichts zu suchen; ansonsten scheint sich das Gerät an der Rückseite - zwar nicht im allerbesten - so doch Originalzustand zu befinden.

MfG Eilert Menke, DL9BDM

Nachtrag vom 2.5.2004: Der Modelleintrag wurde später überarbeitet.

Martin Fichtinger
18.Jul.04
  3

Hallo Herr Dehne!

Ich habe einen - so glaube ich - weitgehenst originalen und funktionstüchtigen Skyrider SX28. Einzig der A.V.C. - Knebelschalter meines Gerätes ist verdächtig bezüglich Originalität. Anbei ein Bild, weitere Bilder im Detail kann ich Ihnen ohne weiteres anfertigen.

Ich hoffe, Sie benötigen noch Hilfe, ist ja schon viel Zeit seit Ihrer Anfrage vergangen!

Liebe Grüße!

Martin Fichtinger



Alard Roose
18.Jul.04
  4

Schau auch bei : http://www.nostalgiaair.org/Resources/916/M0008916.htm

Alard.
