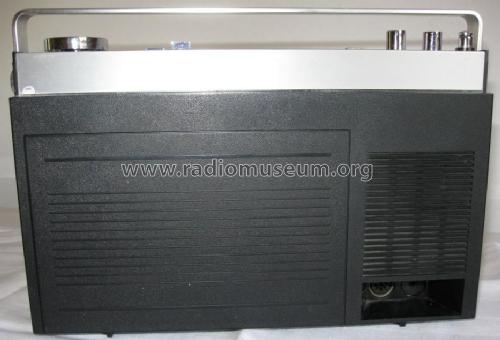

Donauland IC ; HEA; Wien (ID = 986848) Radio Donauland IC ; HEA; Wien (ID = 2027041) Radio
Donauland IC ; HEA; Wien (ID = 986846) Radio Donauland IC ; HEA; Wien (ID = 1443177) Radio
Donauland IC ; HEA; Wien (ID = 986845) Radio Donauland IC ; HEA; Wien (ID = 144626) Radio
Donauland IC ; HEA; Wien (ID = 1444082) Radio Donauland IC ; HEA; Wien (ID = 986847) Radio
Use red slider bar for more.
Donauland IC ; HEA; Wien (ID = 2027040) Radio
HEA; Wien: Donauland IC [Radio] ID = 2027040 1400x1163
Select picture or schematic to display from thumbnails on the right and click for download.
For model Donauland IC, HEA; Wien

Country:  Austria
Manufacturer / Brand:  HEA; Wien
Year: 1973 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 7: BF273 BF195 BF273 unknown_tr unknown_tr AC127 AC132 TBA120 TBA570
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz; 3 AF stage(s)
Tuned circuits 4 AM circuit(s)     5 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 220 / 2 x 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 1 W (unknown quality)
from Radiomuseum.org Model: Donauland IC - HEA; Wien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 270 x 168 x 70 mm / 10.6 x 6.6 x 2.8 inch
Notes

Es gibt noch 2 unbezeichnete Ge-Transistoren (unknown_tr), der eine zur Temperaturstabilisierung der Endstufe und einer als Diode zur "Umschaltung" von Netz- auf Batteriebetrieb.
Eine Buchse für ext. Lausprecher 8 - 20 Ohm und eine TB - Buchse sind vorhanden.
Das Gerät enthält ein Piezofilter für 10,7 MHz und eins für 460kHz. AM-ZF- und FM- ZF-Verstärkung erfolgen getrennt.
TBA120S für FM und TBA570 für AM und NF-Vorstufen.

Net weight (2.2 lb = 1 kg) 1.3 kg / 2 lb 13.8 oz (2.863 lb)

Model page created by Karl-Heinz Entrich. See "Data change" for further contributors.



All listed radios etc. from HEA; Wien
Here you find 195 models, 140 with images and 158 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
HEA; Wien: Donauland IC
Threads: 1 | Posts: 1
Hits: 1535     Replies: 0
hea: Donauland IC
Karl-Heinz Entrich
04.May.13
  1

Das Gerät stimmt schaltungstechnisch mit "Trixi 1500 IC" überein. Trixi 1500 IC hat noch zusätzlich einen KW-Bereich und dadurch eine etwas andere Tastenanordnung, eine zusätzliche Spule auf dem Ferritstab und eine KW-Osz.-Spule. Freundlichen Gruß, K.- Heinz Entrich
